近年,筋膜槍可謂是火出圈,不僅能放松、解壓,甚至還一度被貼上了“運動達人標配”“減肥美腿必備”的“神效”標簽。其實筋膜槍就是利用其內部特制的高速電機來帶動“槍頭”,產生高頻的震動作用到肌肉深層,達到減少局部組織張力、緩解疼痛、促進血液循環等作用。目前市場上筋膜槍產品種類繁多,性能參差不齊。其核心差異就在于MCU芯片的功能控制。
今天給大家介紹的是就是采用愛普特APT32F102X系列MCU芯片的無感三合一馬達驅動方案,可適用于筋膜槍、吸塵器、按摩頭等。

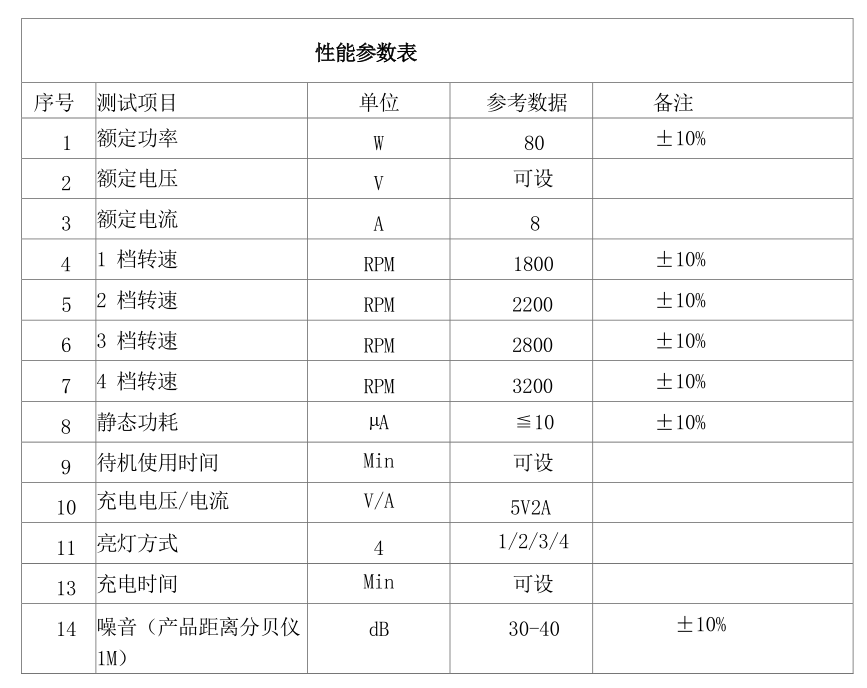

方案特性
這是一個高集成度的三合一無刷電機控制方案,主控IC集成了邏輯控制、電機驅動、電源管理等電機驅動方案。
1.充電路徑管理,電機驅動,按鍵跟 LED 顯示控制
2.驅動 DC24無刷電機,可以線性調速
3.三相電機驅動功能及保護(缺相保護、過流保護、欠壓保護、堵轉保護)
4.輸入5V升壓充電功能,可通過軟件調節充電電流,調節電阻設置電池充飽電壓,包含(輸入 CV 功能,支持所有 USB 接口充電)
5.系統控制,可定制顯示方式和按鍵控制方式。待機功耗在 10uA 以下
6.吸力更強、噪聲更小、適用壽命更長久
7.封裝信息:SSOP24 (Flash)
8.運用產品:筋膜槍、吸塵器、按摩頭等

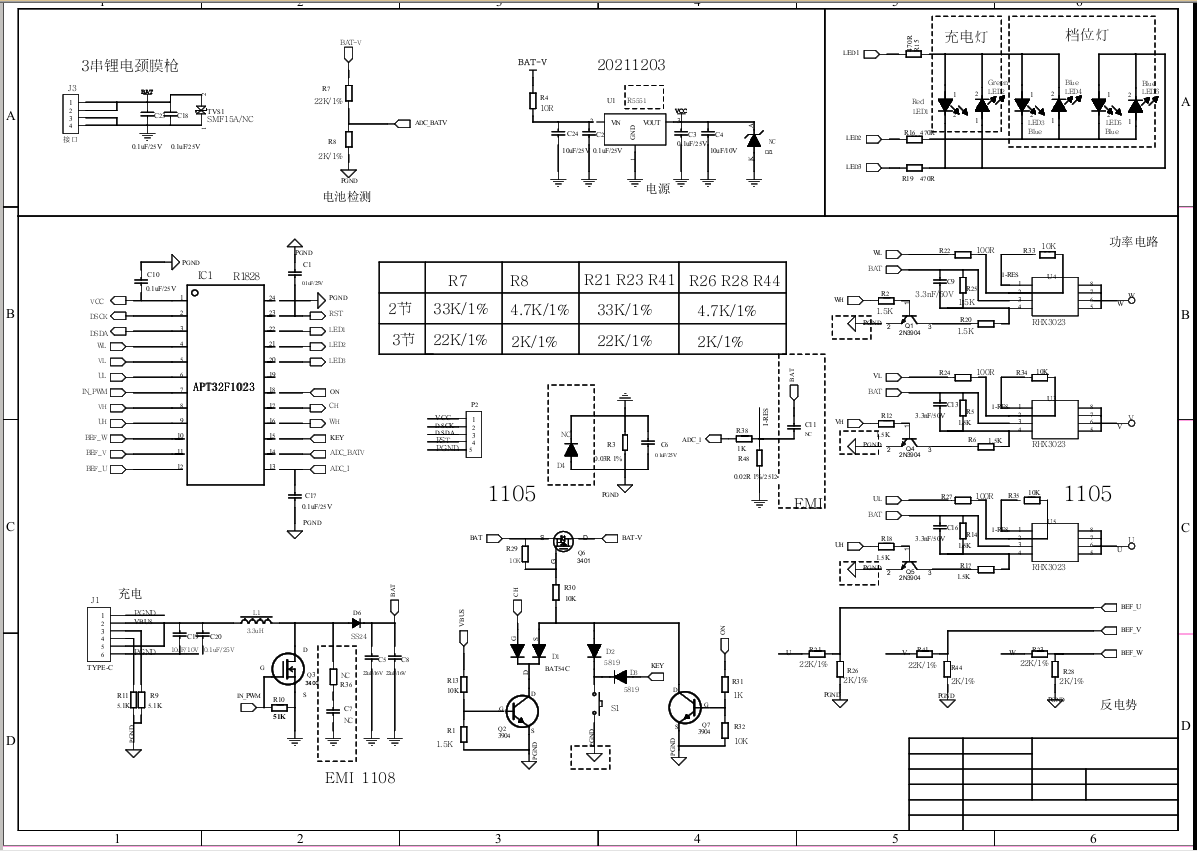

原理圖
實物圖
APT32F102X系列芯片特性
愛普特APT32F102X是基于RISC-V CPU內核開發的32位高性能高可靠性單片機,主頻最高可達48MHz,可滿足電機應用的要求,在電機控制領域有著廣泛的應用。
1.工業級標準設計
2.溫度范圍–40℃-85℃
3.HTOL通過500Hours@125℃測試
4.工作電壓范圍1.8V-5.5V
5.寬電壓、高信噪比,內置模擬、數字專有濾波電路
6.低騷擾:優異的CE、RE性能
7.高抗干擾:優異的EFT、CS、ESD性能。CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試
8.支持硬件CRC
9.內部模塊互聯觸發
10.多達22個GPIO,支持TTL電平輸入,均支持外部中斷
11.17路touch key,硬件觸控,環境自適應,低功耗
12.其中EPT模塊支持4路PWM,支持互補帶死區模式
13.RTC功能
14.易用的開發工具、圖形化調試工具、SDK組件
愛普特是中國專注于研發設計全國產32位微處理器芯片的高新技術企業,全線MCU產品均是基于RISC-V架構內核研發量產。2021年,出貨量超過一億顆,獲得眾多品牌客戶認可,并大量出貨。目前APT 32位MCU領域出貨量及市場占有率均占領先地位。
