筋膜槍拆機報告

筋膜槍作為一款能夠緩解身體疲勞,提升幸福感的小家電,越來越多的人使用它,儼然已成為居家必備神器。

下圖這款筋膜槍內置大容量鋰電池,充電方便,能耗低,續航時間超長;同時具備噪音小、重量輕等優點,使用體驗感得到進一步提升。下面我們就對這款筋膜槍進行拆機圖解,看看這款產品的內部結構以及關鍵器件的設計。


筋膜槍開箱

產品外觀展示

包裝簡潔輕便,內置擺布合理,充滿工業設計的美感。有藍色、米色和紫色三種顏色可選,圖中樣品為紫色,金屬質感反射光澤,高貴奢華,非常受歡迎,時常斷貨。

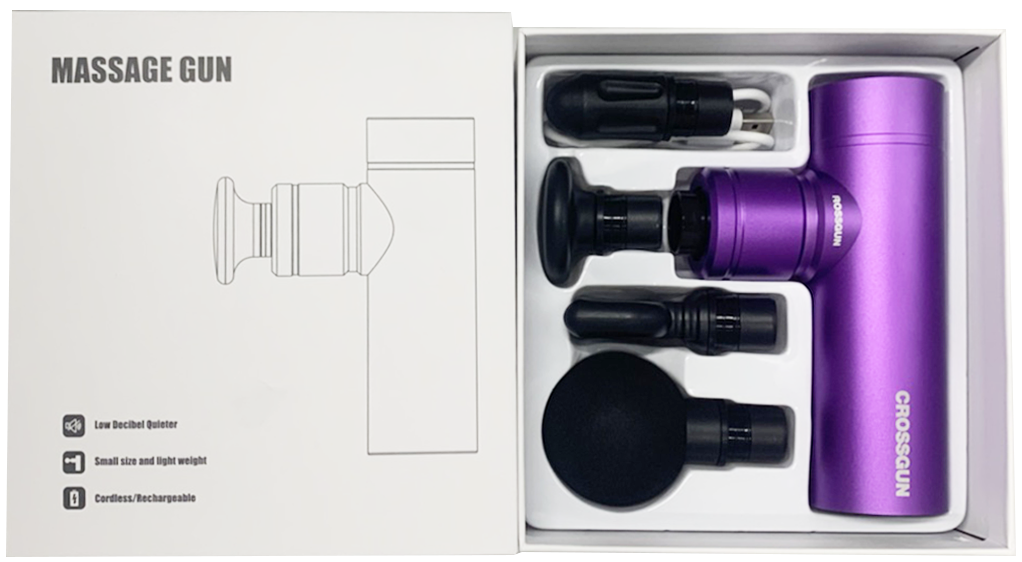

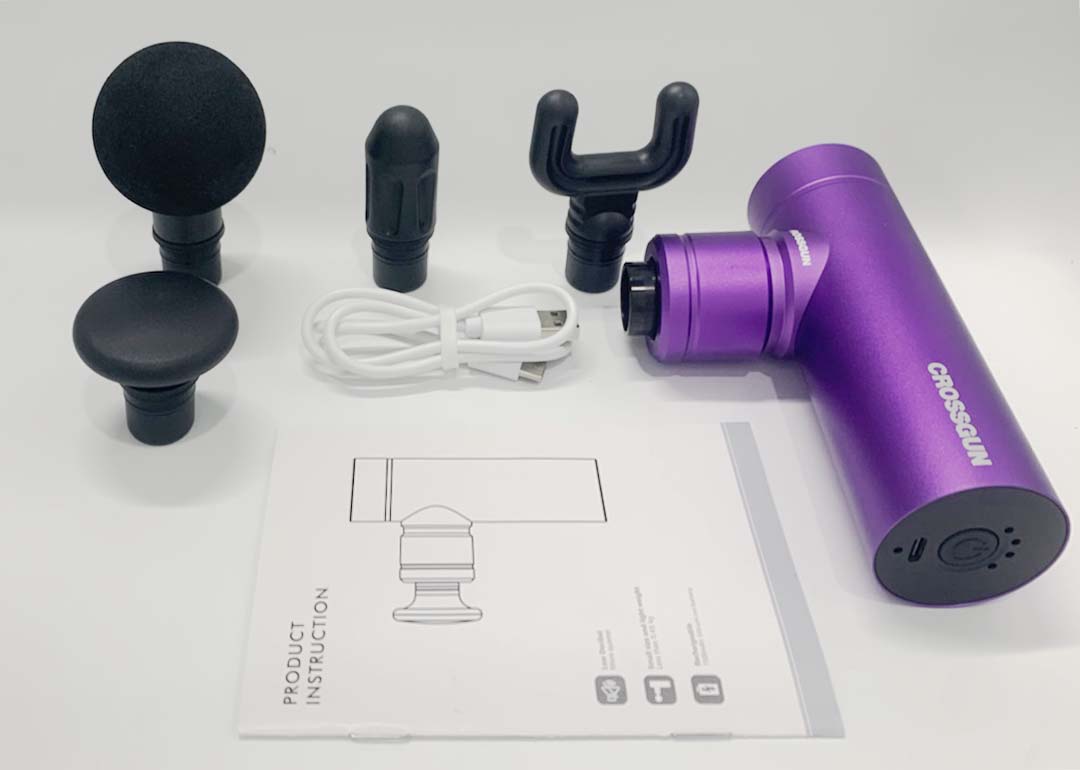

打開盒子可見筋膜槍及其所有配件如下圖。


包裝盒內包含筋膜槍主體x1、U型按摩頭x1、錐形按摩頭x1、扁頭按摩頭x1、球型按摩頭x1、type-C充電線x1、說明書x1。其中,不同的按摩頭適用不同的按摩場景,可滿足更多按摩需求,舒適度直線提升。

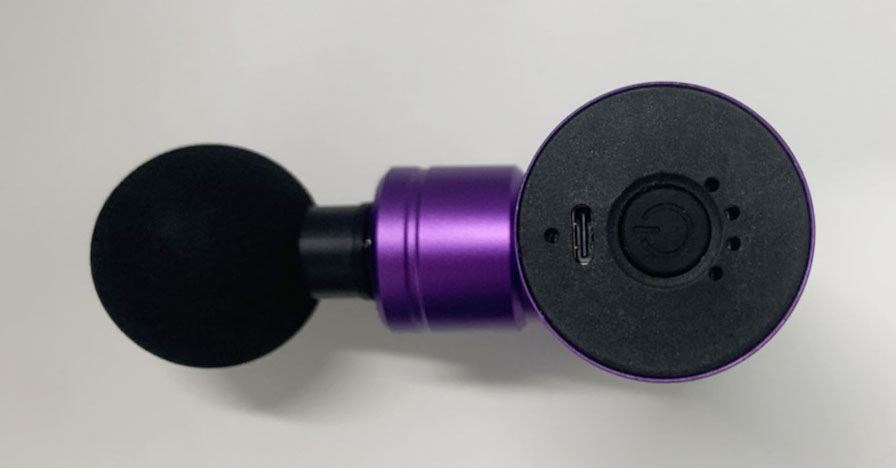

筋膜槍主體底蓋是工程塑料材質,電源鍵嵌套在底蓋里。這個電源鍵長按可開啟/關閉筋膜槍,開啟后單擊可切換檔位。該設計功能簡便清晰,便于上手操作,且啟動機器后檔位狀態燈顯示柔和不刺眼。

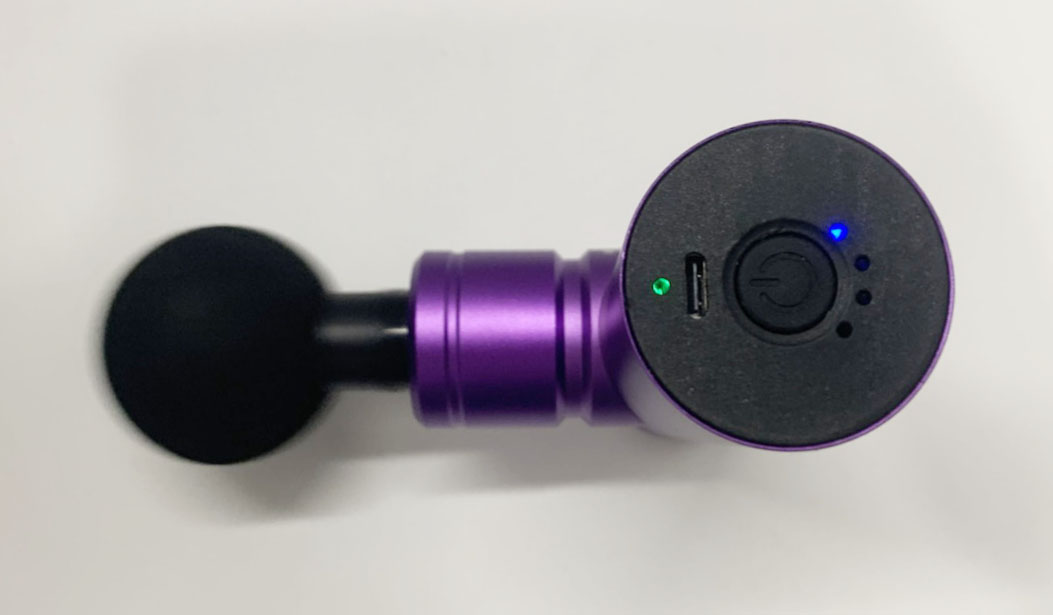

USB-C充電接口旁邊綠燈閃爍為正在工作狀態,右邊四個孔位的藍燈即為檔位,一到四檔對應一到四個燈亮起,按摩頭震動的頻率和力度隨藍燈亮的數量增加而加大。

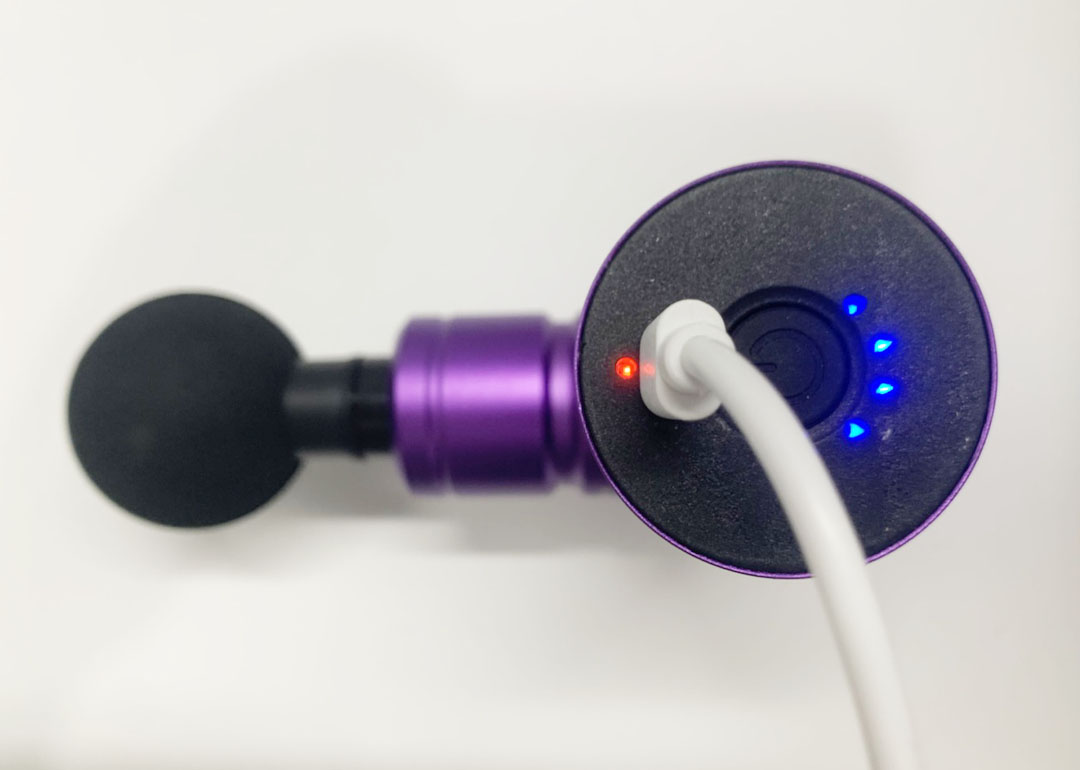

正面 USB-C 是充電接口,Type-C充電口更加適合常規場合。旁邊LED變成紅色即為充電中,綠色表示充電完成。四個孔位的燈表示蓄電池的電量。


外觀介紹完成,現在我們開始拆機?。?!

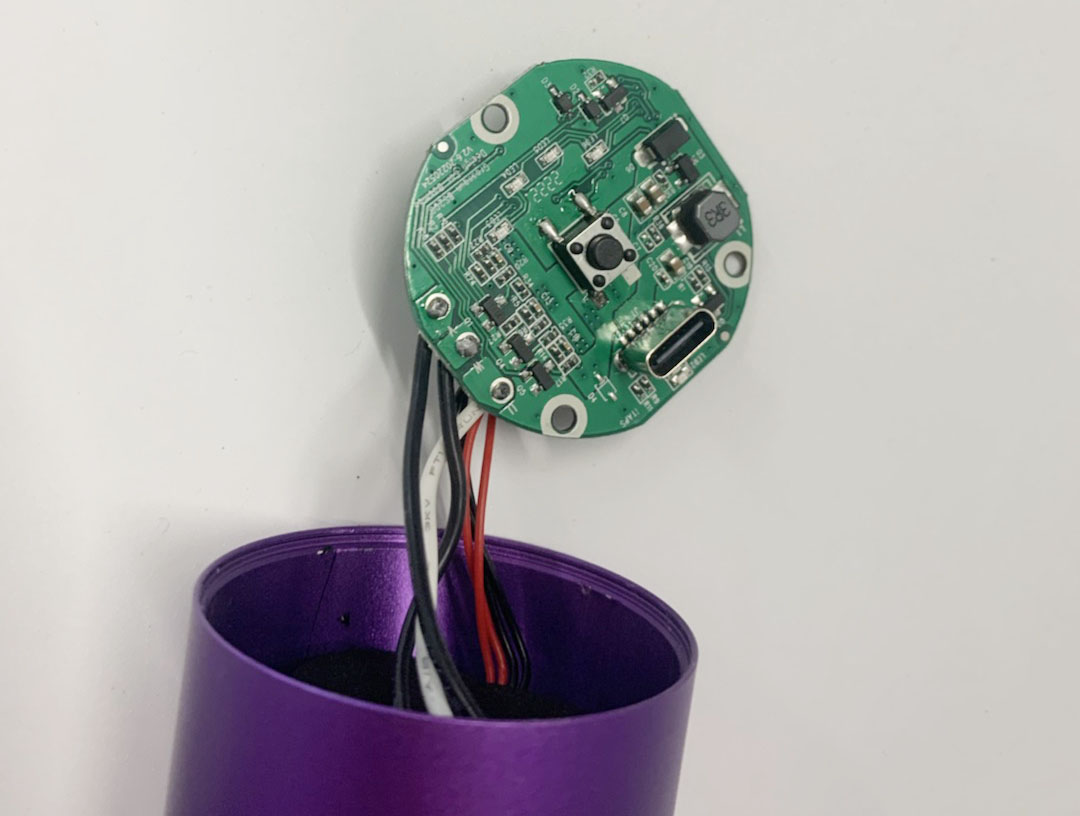

主控板的正面布局合理,充電部分是通過MCU+電感實現智能充電管理,按鍵+LED則可實現電機傳動速度調機控制。

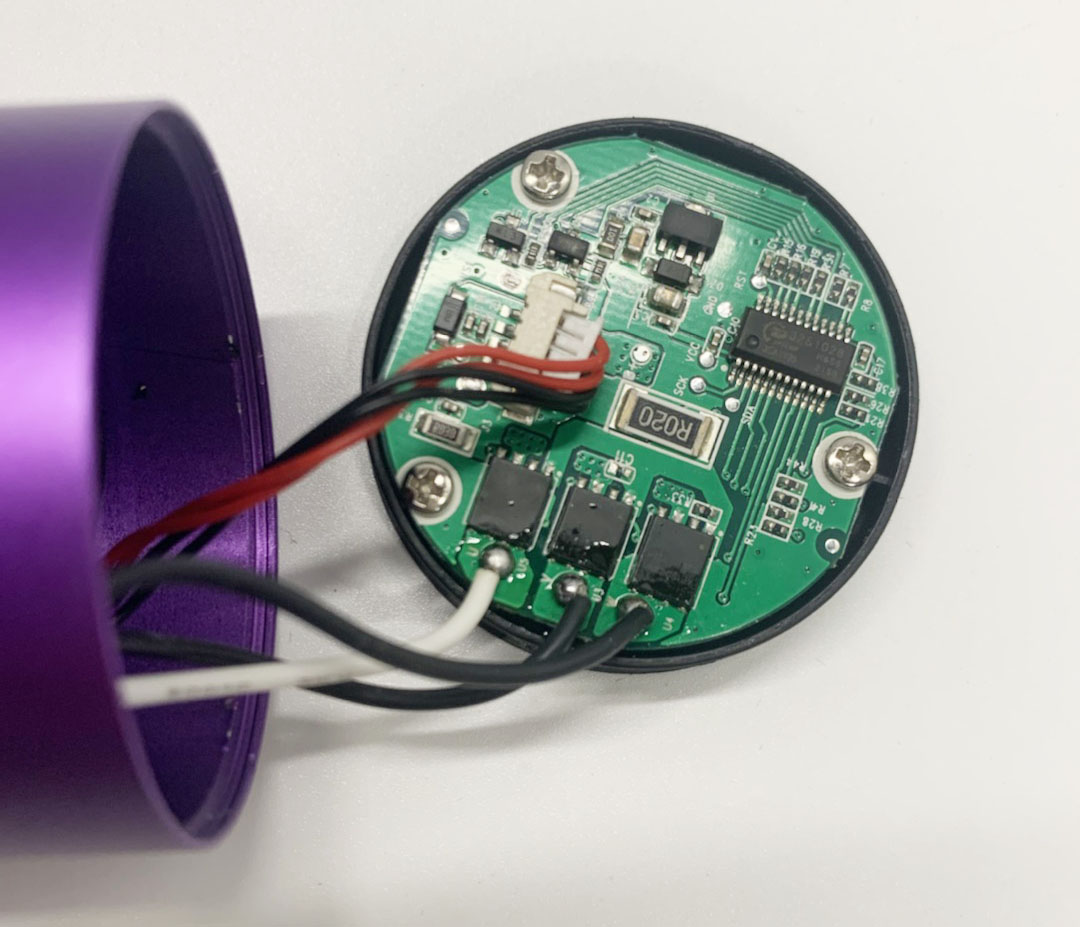

主控板的背面布局也十分合理,方案為單片機+MOS+電流采樣方式完成傳動部分控制,這種方案不但可以大幅度降低成本,還可以大大提升電機的工作性能,讓控制更加精準。


主控板上使用的是愛普特微電子推出的APT32F1023H8S6芯片。此芯片是基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能單片機。

APT32F1023芯片特性如下:

? 32位CPU內核(0.7DMIPS),支持單周期乘法和SWD調試

? 獨立硬件除法器

? 片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存

? 內含4Kbytes SRAM,可用于堆棧,數據存儲,代碼存儲

? 工作溫度:? 40 to 85℃

? 工作電壓范圍:1.8 to 5.5V

? 最高工作頻率:48MHz

? 中斷控制器:支持動態配置的可嵌套中斷(NVIC)

? 增強的時鐘和功耗控制器(SYSCON)

? 獨立看門狗定時器(IWDT)

? 1x16位增強型定時器/計數器(EPT),每個TIMER支持7路PWM輸出功能,其中6路可配置為互補帶死區

? 1x 16位通用定時器/計數器,支持2路PWM輸出功能(GPT)

? 1x 16位計數器(COUNTERA),支持自動重載功能以及單次或者循環計數功能(載波發生器)

? 1x 16位基本計時TIMER (Basic Timer)

? 1x 16位低功耗TIMER(LPT)

? 1x 16位RTC

? 1x 8位WWDT

? 串行通信接口:1x I2C,3x UART,1/0 x SPI,1 x SIO

? 多達16路的12位ADC,支持內部/外部VREF輸入

? 支持96bit UID功能

? 最多支持22個GPIO,所有GPIO均可配置為外部中斷

? 支持三種工作模式:RUN,SLEEP,和DEEP-SLEEP模式

? 多達17路的觸摸按鍵控制器

? 4 個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)

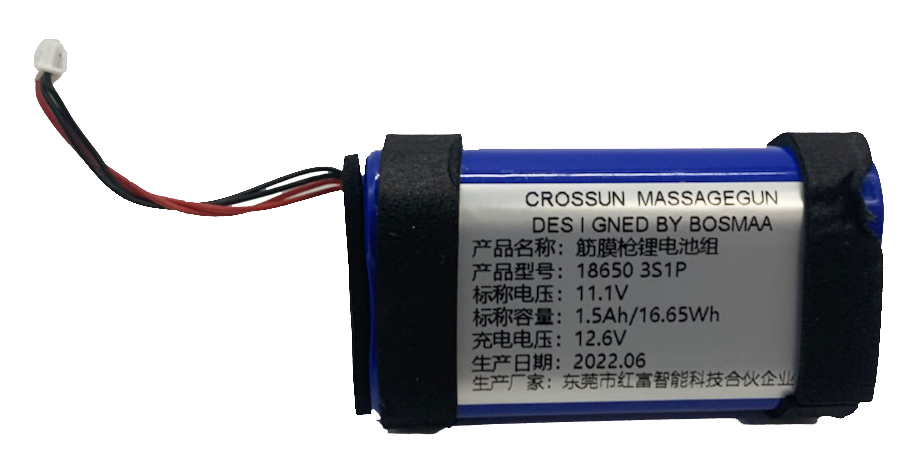

接下來我們看下電池部分。電池使用的是11.1V標準產品,充電電壓為12.6V,該部分由愛普特APT32F1023直接升壓智能充電管理。

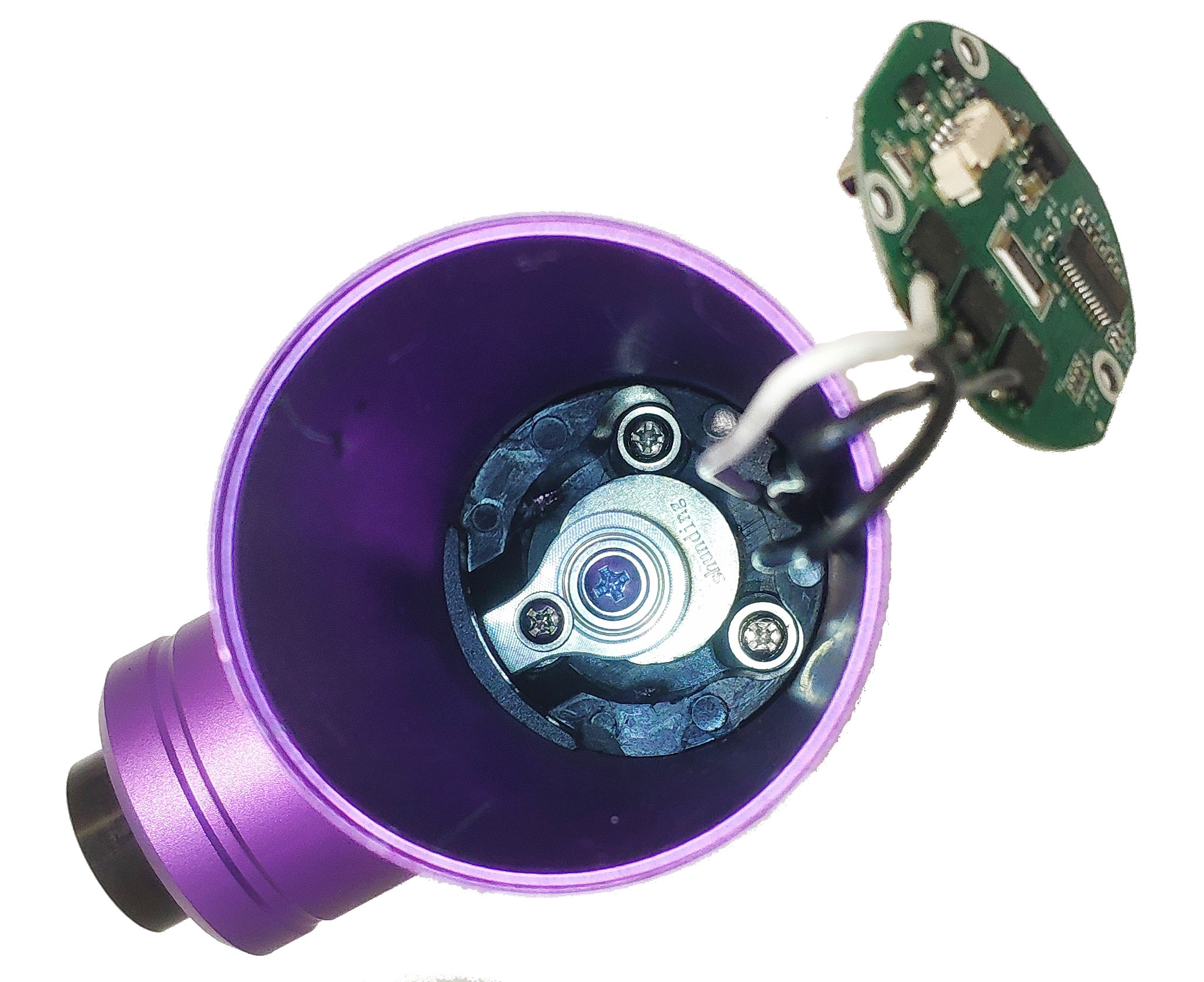

接著我們看筋膜槍的傳動部分,如圖可見傳動室內由連桿、活套和偏心輪構成。這款筋膜槍傳動部分全為鋁合金組成,大大提高了產品的流暢性及耐用性。

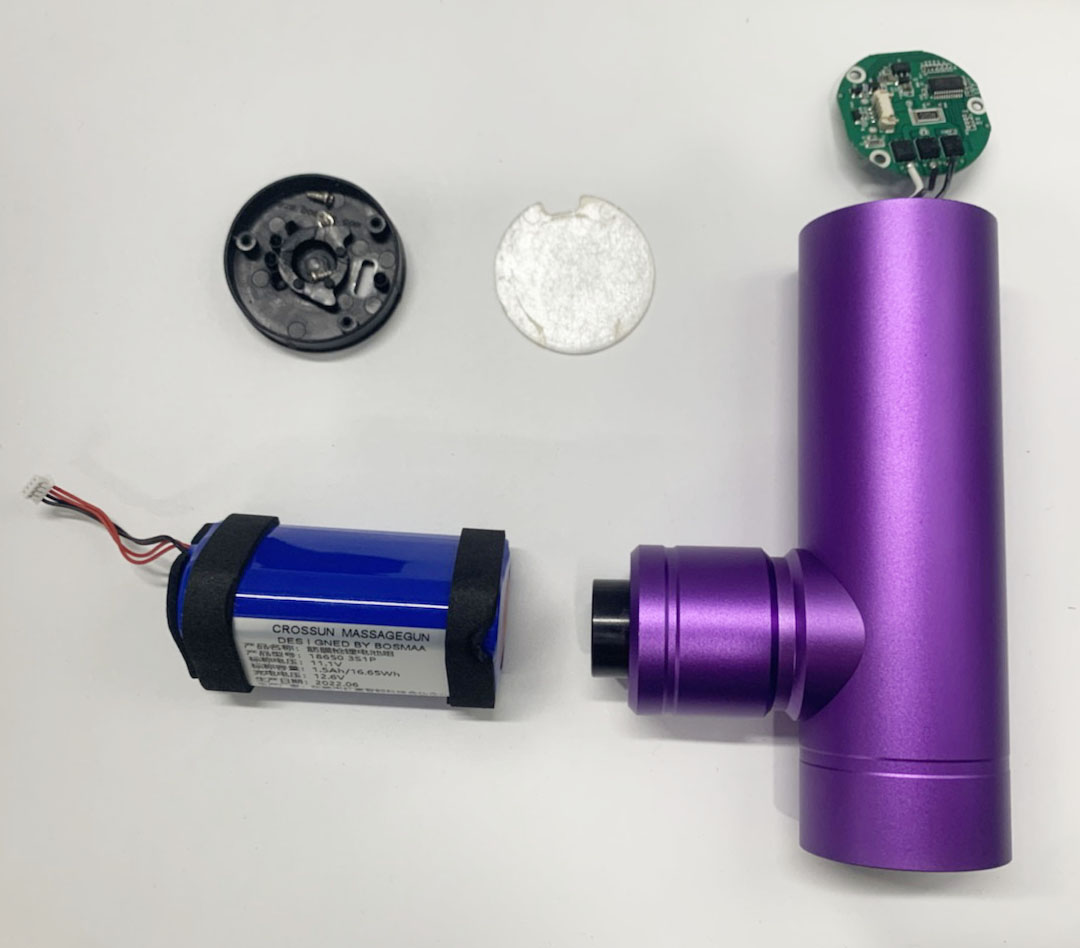

好了,整機拆解完畢,最后我們拍個全家福吧。


筋膜槍拆機總結

此筋膜槍采用的是鋁合金外殼,外觀簡潔,手持尺寸及重量均符合人體使用工學,功能齊全且指示清晰明了,產品上手操作簡單。

此次拆解中可看到,這款產品的主控芯片采用的是智能家電領域32位MCU領軍企業愛普特研發量產的全國產高可靠MCU產品APT32F1023。

從其芯片特性看,其具備工控級別溫度,具備寬電壓、高信噪比、高抗干擾、高可靠性等性能優勢,另外為了便于客戶上手,加速產品落地,愛普特還配套了完整的開發套件,如數據手冊、軟件驅動庫、易用的開發工具、圖形化調試工具、SDK組件等工具。APT32F1023除了可應用到筋膜槍等智能家電領域,還可廣泛應用到工業控制,消費電子設備,物聯網、可穿戴設備等領域。
