內置愛普特MCU的三合一立式磁吸無線充電器拆機報告

前言


隨著生活中用電設備的增加,對供電的可靠性、方便性、即時性的要求也在不斷提高。


此款三合一立式磁吸無線充電器,有三個充電區域,可選擇任意一個位置充電,也可支持三個設備同時充電,打破空間限制,提高充電效率。


無線充的外觀介紹

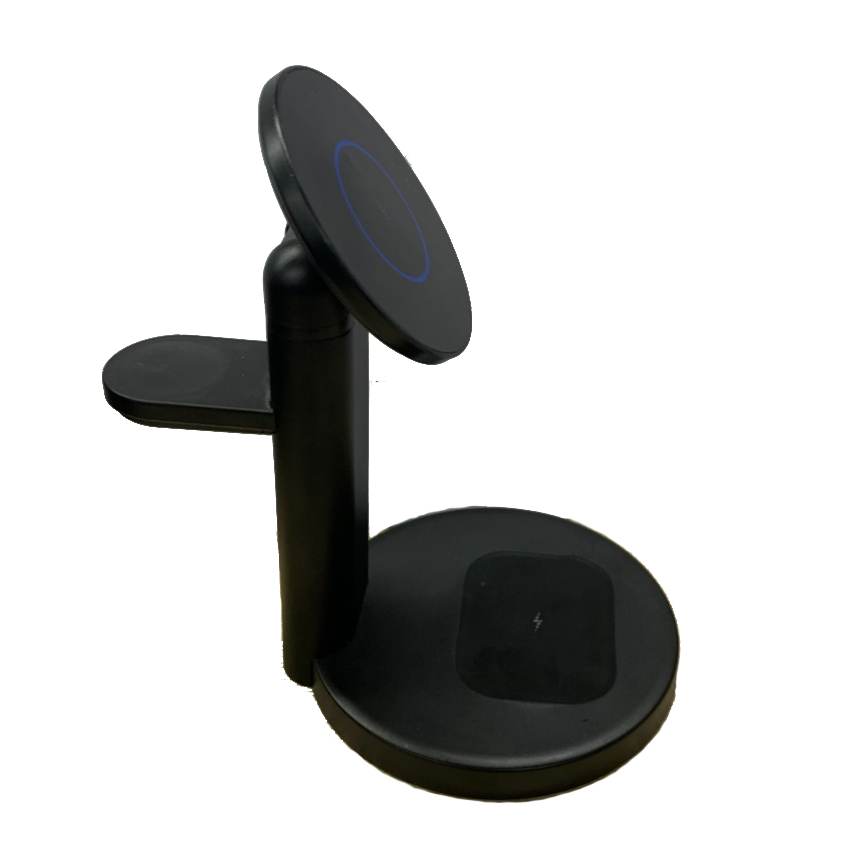

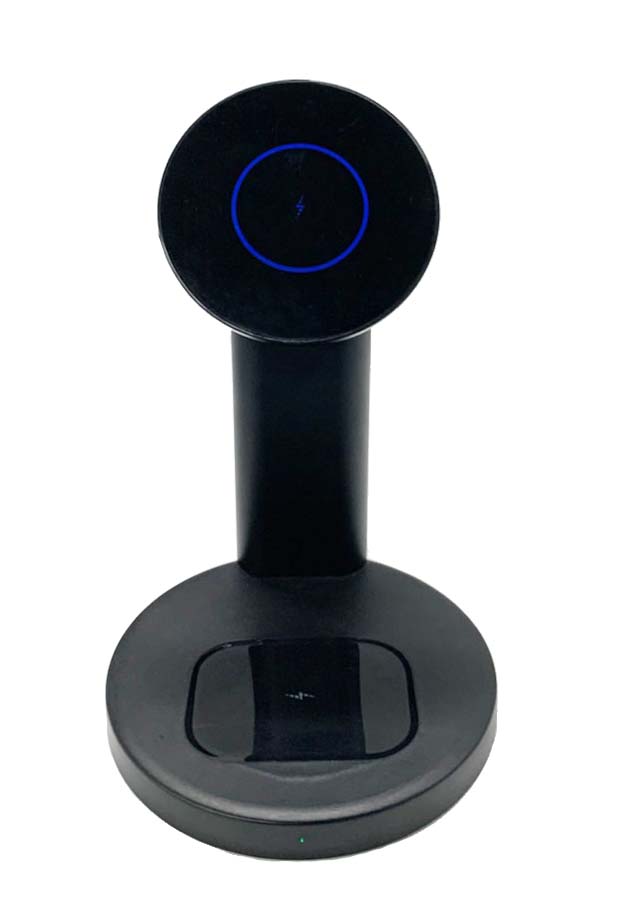

此款無線充電器是立式三充方式,分別有斜面磁吸面板、底部扁平面板和后方扁平面板。整體顏色為黑色,充電區域有閃電小圖標提示。外殼做了兩面高光處理,邊緣圓潤光滑,整體線條流暢,簡潔大方。

外觀方面,是采用直立豎直結構,底座+磁吸+掛充布局分明。

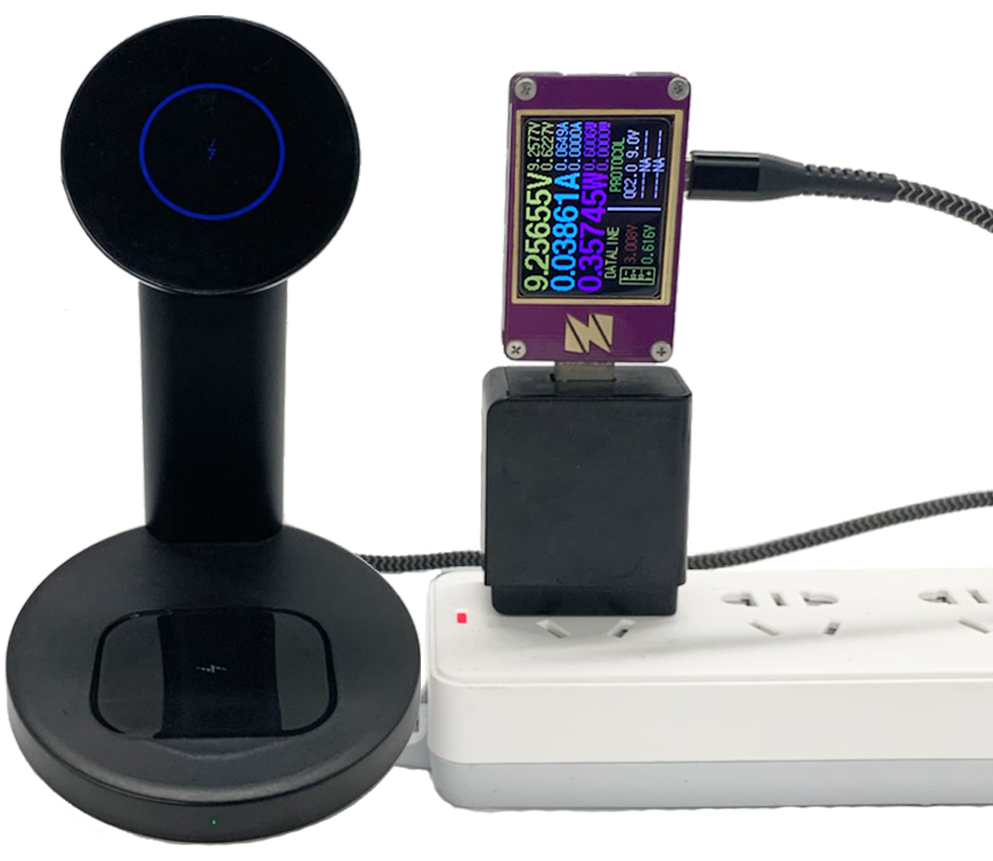

待機時,拉取適配器輸出9V電壓待機,功耗約0.35W。

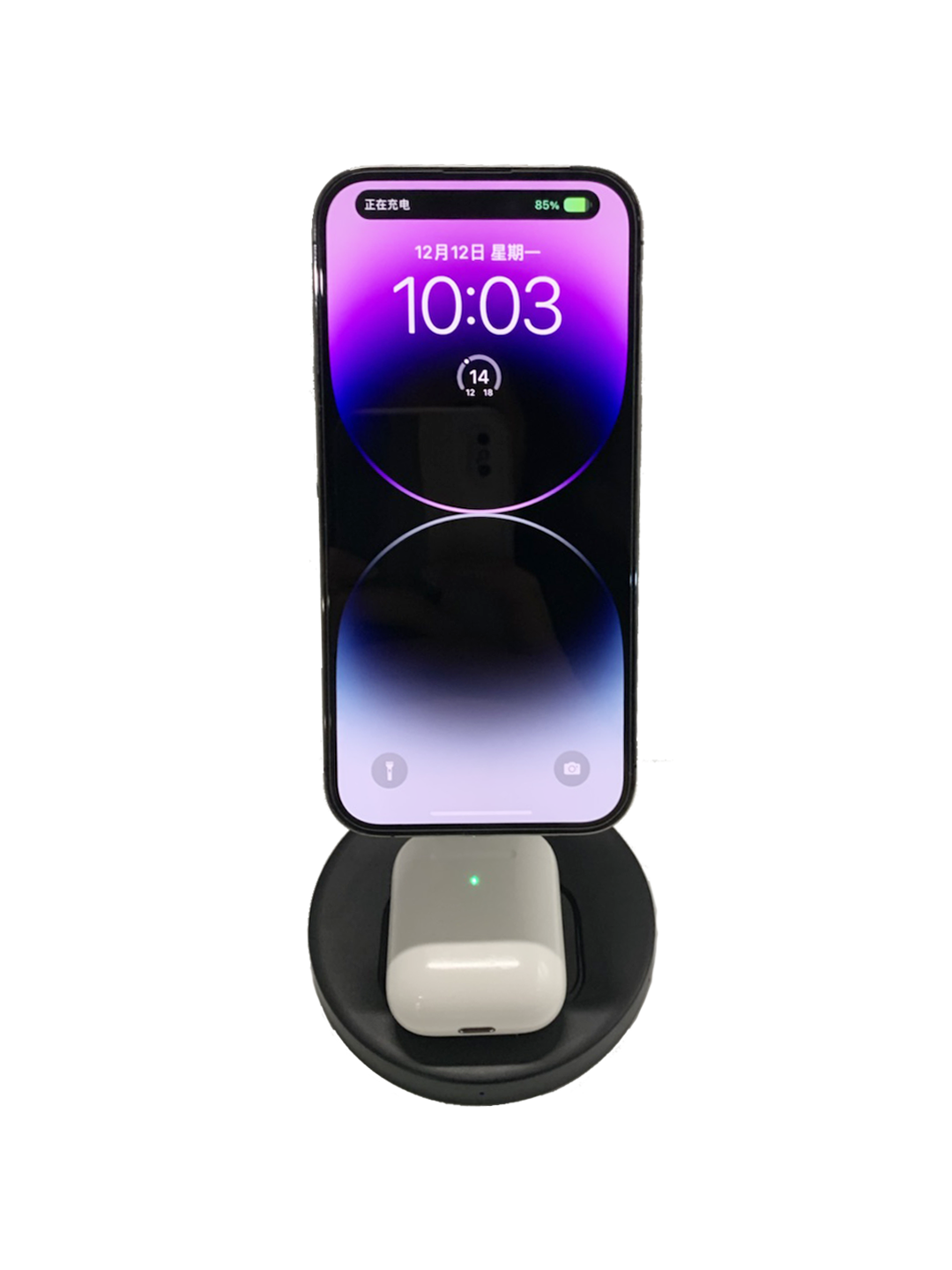

單充效果

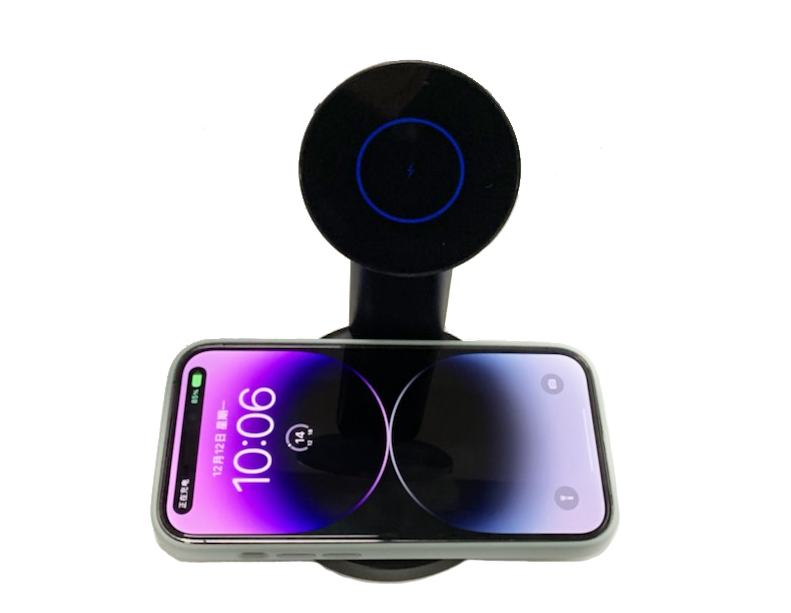

頂部磁吸盤給iPhone14充電,適配器輸出9V的驅動電壓,電流爬升至0.76A,功耗約7.0W。

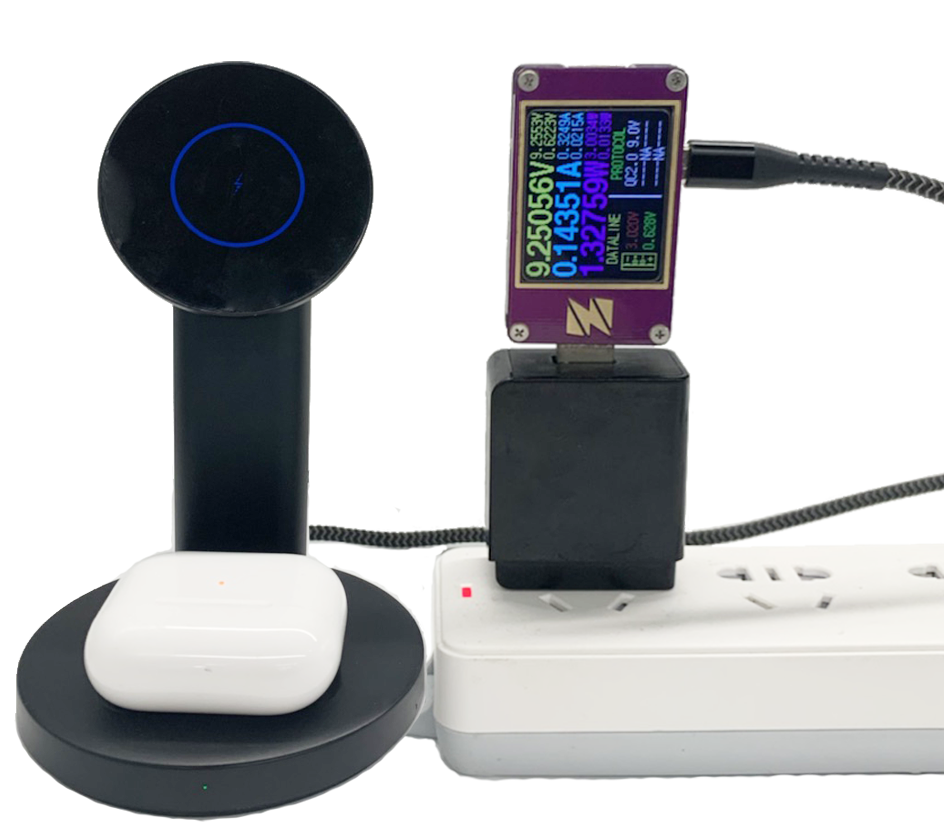

底座給AirPods三代充電時,適配器輸出9V的驅動電壓,電流降至0.14A,功耗約1.3W。


掛充部分給iWatch充電時,適配器仍輸出9V的驅動電壓,電流降至0.13A,功耗約1.2W。

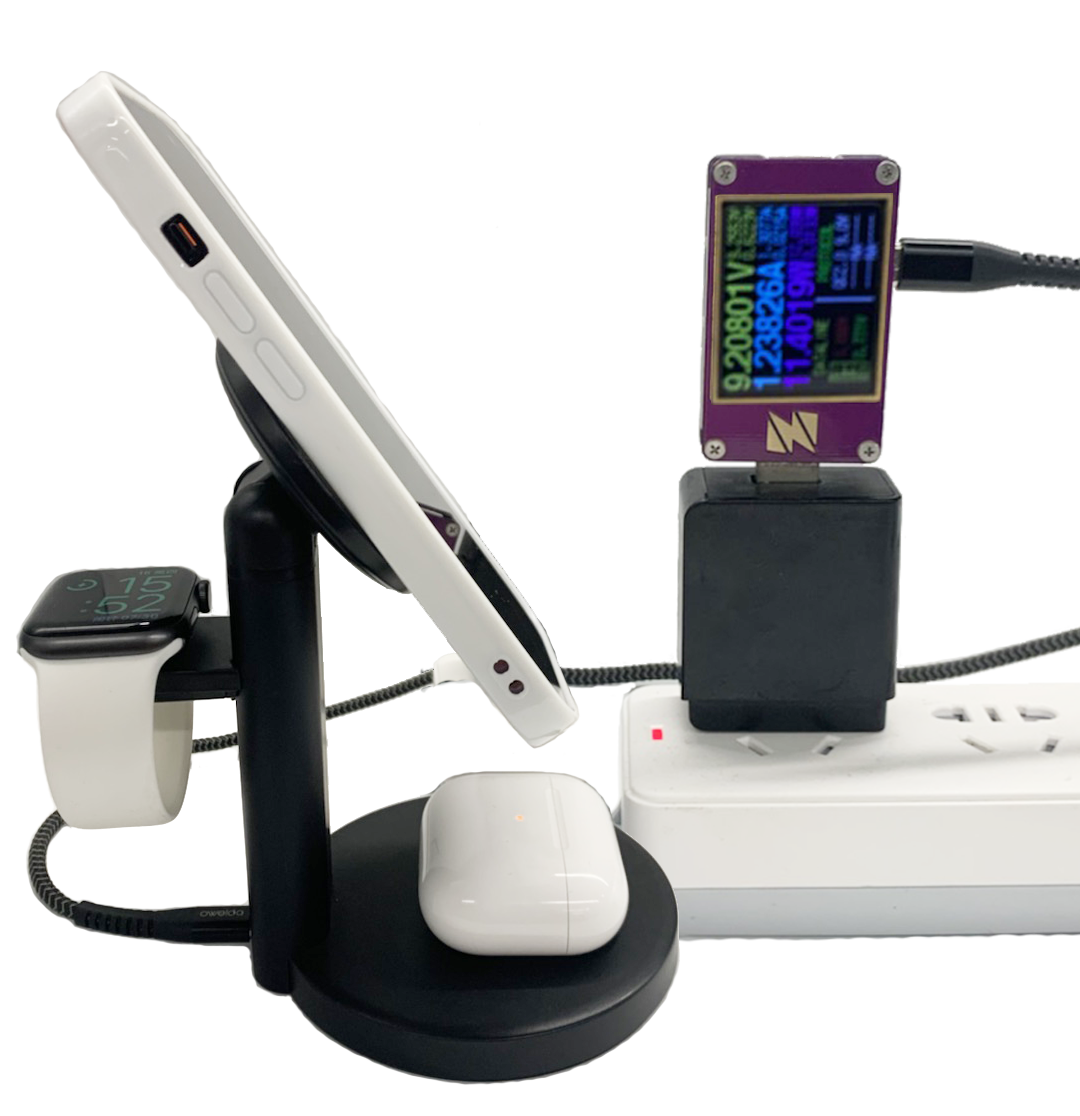

三充效果

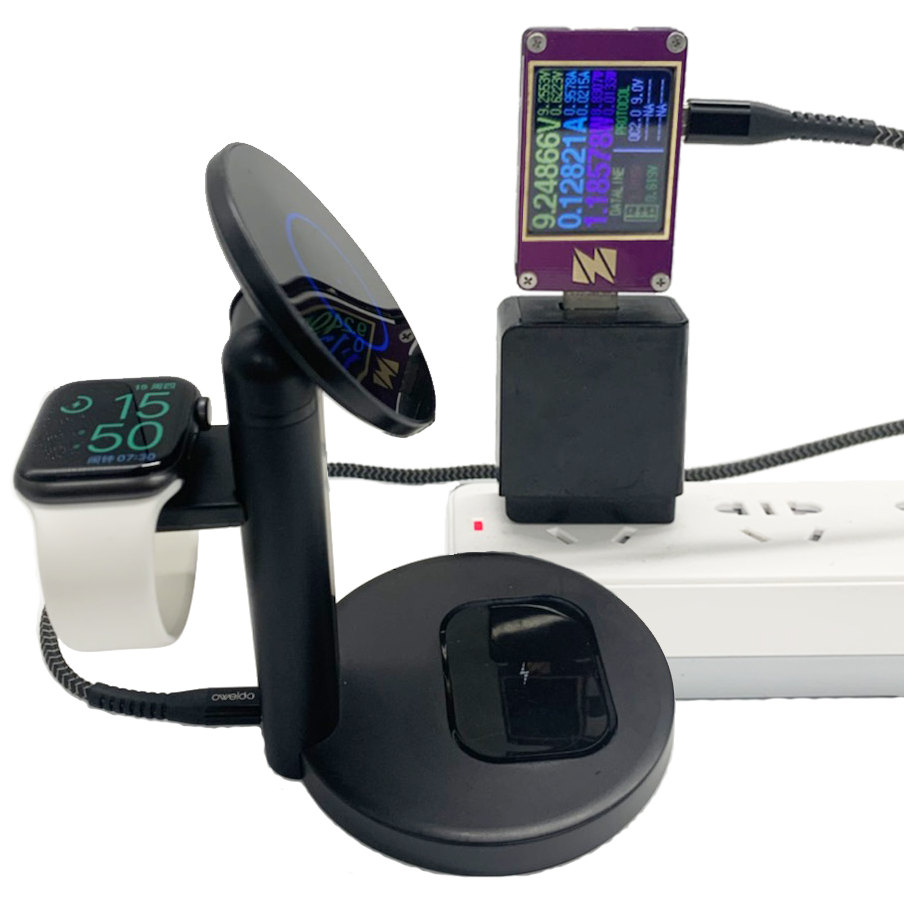

同時給手機、AirPods、iWatch進行充電,適配器輸出9V的驅動電壓,電流升至1.2A,功耗約11.4W。這款立式無線充設置了多充保護裝置,可防止斷充、充電過熱等現象,提高安全性、可靠性!


底座線圈是個“萬金油”,可以提供1.5W~15W符合QI協議設備充電。


拆機


現在我們來拆解頂部磁吸部分。

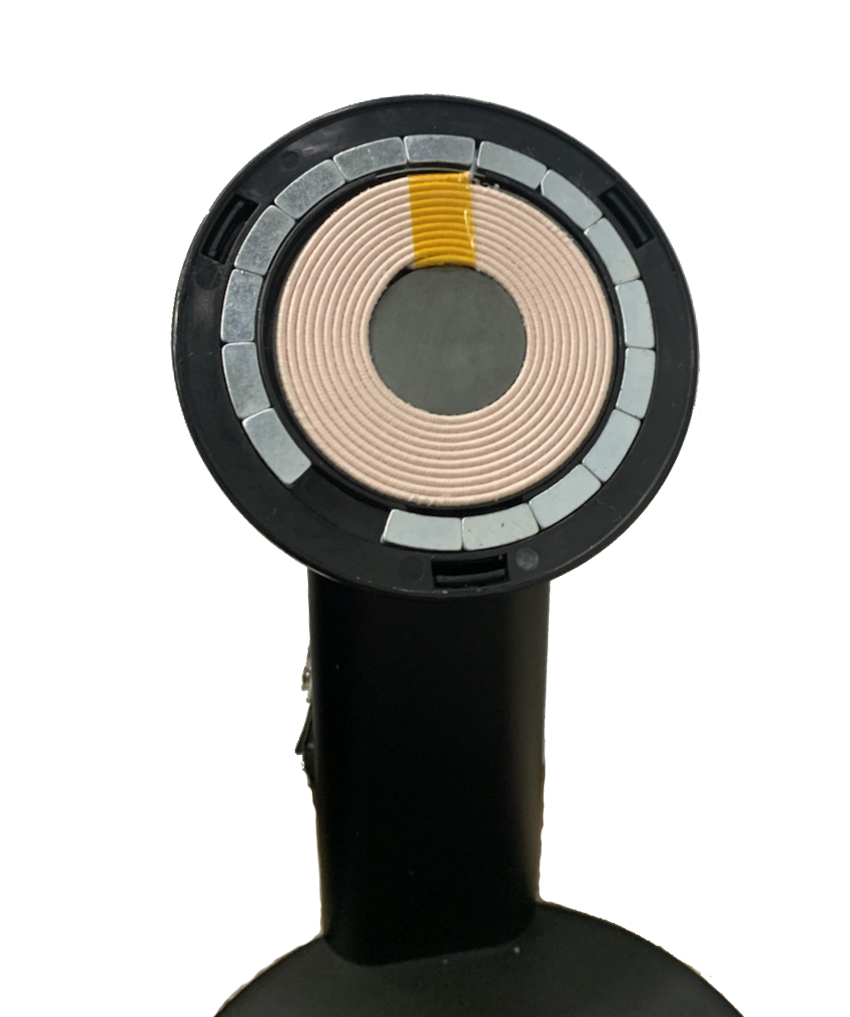

強磁磁條構成的環形吸盤,中間擺放標準線圈,強磁吸的存在讓手機獲得可靠的充電效率。該磁吸盤可90°~ 135°傾斜調節。

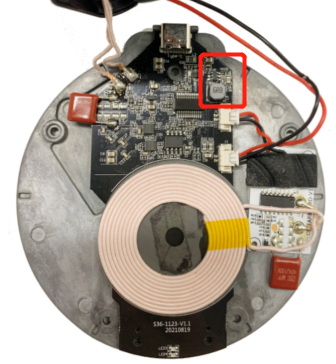

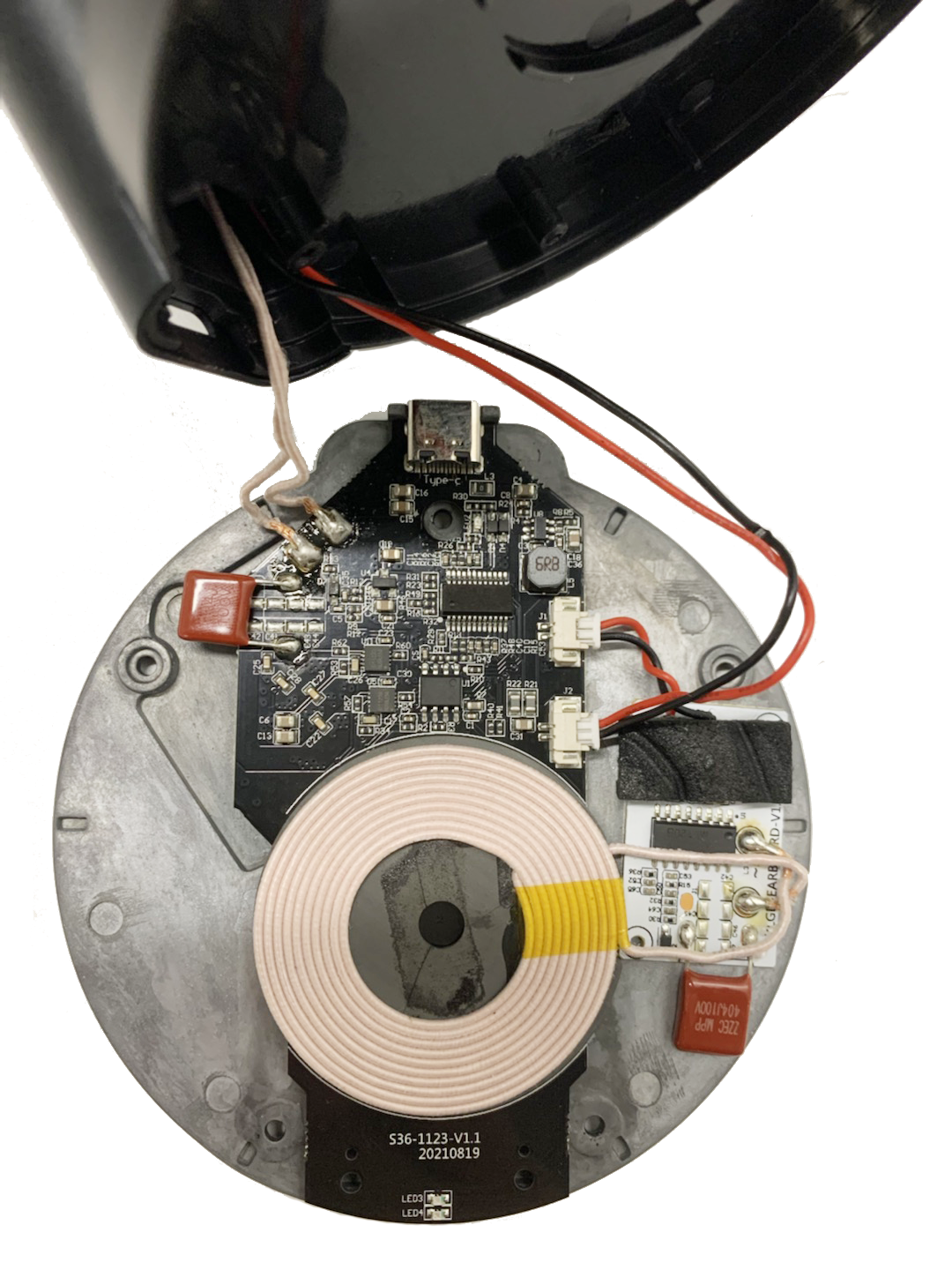

現在進行拆機,先行拆開底座。映入眼前的是線圈及黑漆PCB。在此之下有塊分量十足的配重鐵片。這塊配重貼片的存在,除了可防傾倒外,還有十足的重量感。

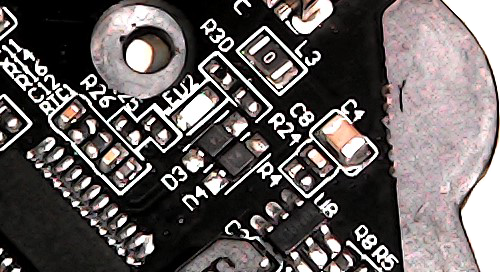

此區域是升降壓電路,負責將電壓轉換成各線圈所需的電壓。

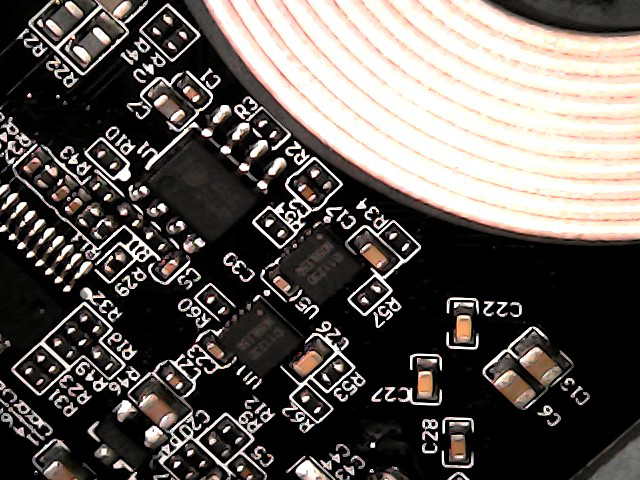

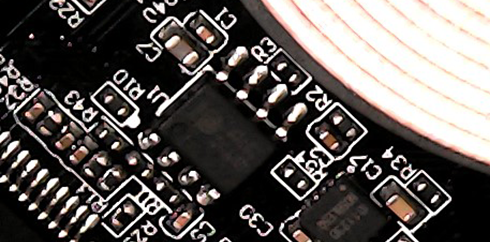

此處是驅動MOS。

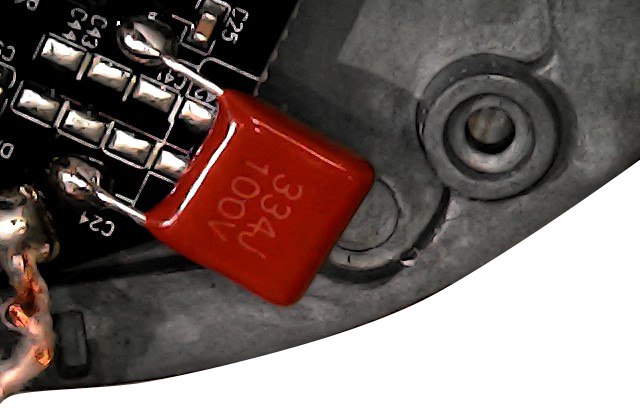

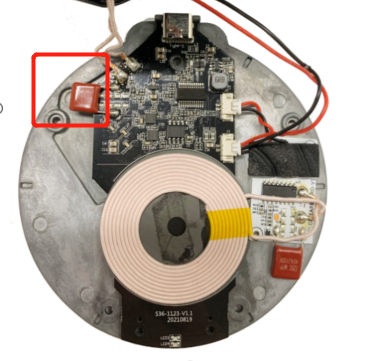

滌綸330NF電容,與標準線圈組成低成本諧振送電方案。

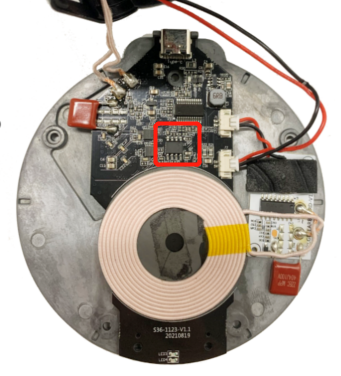

358雙運放,負責將解碼信號解調和整形。

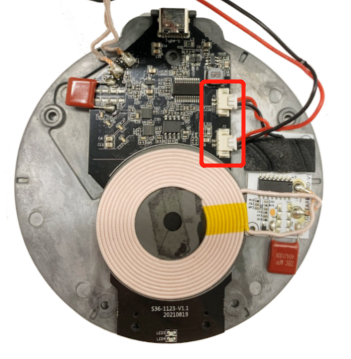

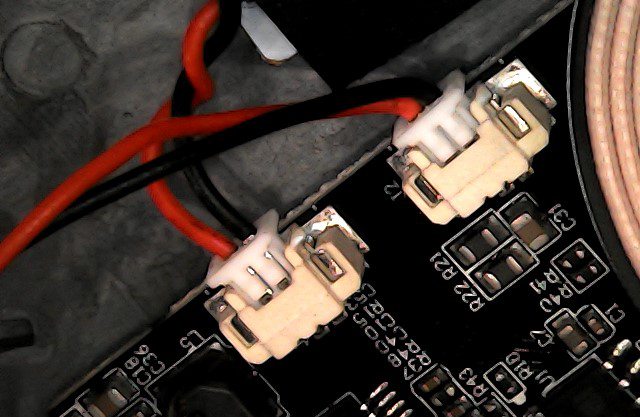

PH座,上排給底座供電,下排給掛充供電。

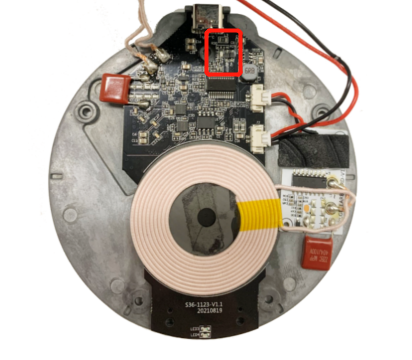

QC電路,可以從適配器獲得最高12V供電電壓。

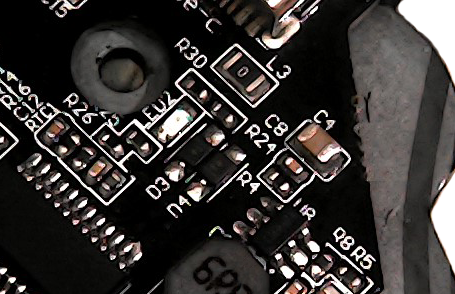

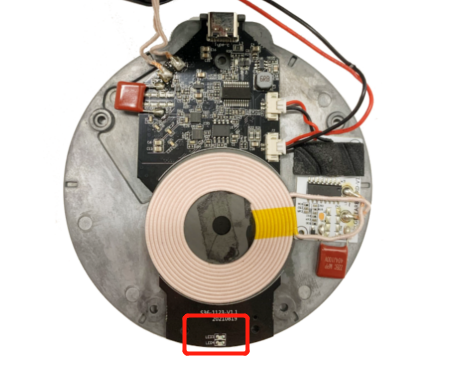

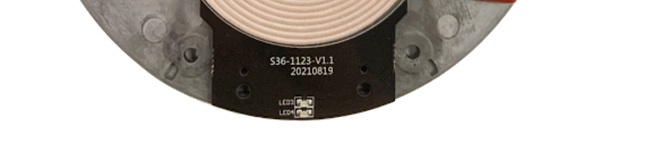

LED狀態指示顯示燈,可指示充電或者故障狀態。




主控板上使用的是愛普特微電子推出的APT32F1023芯片。此芯片是基于全國產RISC CPU內核開發的32位高性能32位單片機。


APT32F1023芯片特性如下:


· 48MHz內振

速度快,方便實施QI-EPP協議

· 所有端口可做雙邊沿觸發外中斷

端口可任選作為解碼端口

· Flash空間64K,RAM空間4K

大空間,可以實現兼容多種私有協議

· 3組互補帶死區16位PWM

可驅動線圈充電

互補可以實現半橋或者全橋方式調節能量

死區可以實現保護MOS,同時調節能量

可實現多線圈3個設備同時充電

· 2組互補16位PWM

實現EPP協議,實現供電線圈對受電線圈移頻方式通信

實現呼吸燈功能

· 2個基礎BT定時器

BT0用于電流和電壓解碼,并且濾掉雜波

BT1用于配合ETCB實現移頻通信

· ETCB聯動模塊

可以實現多路ADC一起轉換同時讀出數據

實現移頻通信或其他不占用中斷資源的應用

· 17個觸摸引腳

適合車載無線充觸碰卡扣開或鎖,或者其他功能

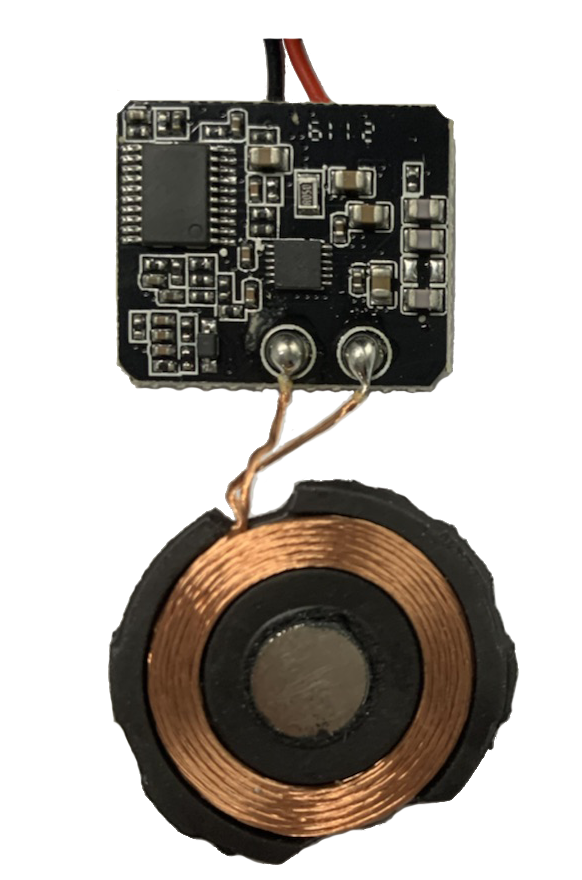

接下來我們看下掛充的內部結構,是一組線圈+電路。

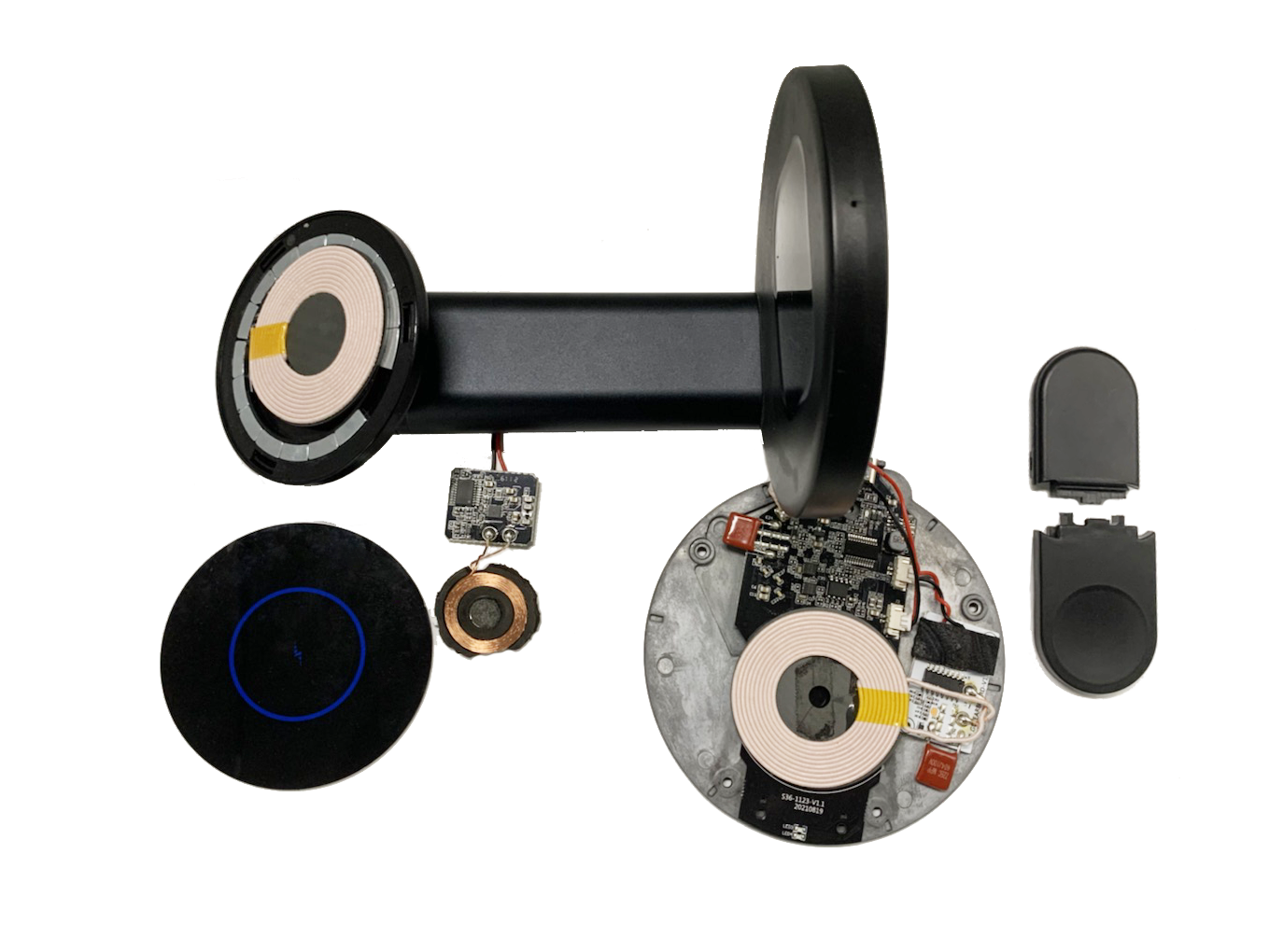

拆解完畢,上個全家福


總結


通過拆解此款三合一立式無線充可看到,產品的主控芯片采用的是愛普特全國產高可靠性32位MCU—APT32F1023。這是愛普特基于國產RISC核架構和其自研的微處理器IP庫研發設計的,采用工業級標準設計,主頻最高可達48MHz,擁有豐富外設接口,支持硬件CRC、獨立除法器,支持內部模塊互聯觸發,搭載增強型PWM,12位高精度的ADC,帶有Touch功能,并通過CS 10V A級測試。目前APT32F102X廣泛應用于工業控制,觸控家電,消費電子設備,可穿戴設備等領域。


同時,愛普特還配套了完整的開發套件,如數據手冊、軟件驅動庫、易用的開發工具、圖形化調試工具、SDK組件等工具,幫助提高研發效率,加速產品落地。
