在現代電子產品設計中，芯片的集成度和復雜度越來越高，如何充分利用芯片的資源，滿足不同場景的需求，是每位工程師和設計師需要面對的挑戰。芯片IO重映射功能恰好解決了這一問題，為用戶提供更加靈活、便捷、可定制的芯片使用方式，助推產品創新和突破。

IO口是MCU內部模塊和外部硬件唯一的進出口。每個內置外設都有若干個輸入輸出引腳，一般這些引腳的輸出端口都是固定不變的，芯片IO重映射就是將芯片原有的通用IO端口重新定義為特定功能用途。例如，在硬件設計之初，開發人員通過移位寄存器和端口直接映射的方式實現了控制PWM波輸出的功能。如果需要用同一顆芯片控制兩個不同的電機，此時就需要映射另一個用于控制第二個電機的PWM波輸出端口，這樣才能滿足應用需求。IO重映射功能即可通過編寫特定的程序來實現。

為了讓設計工程師更好地安排引腳的走向和功能，愛普特在系列全國產32位MCU產品中均加入了外設引腳重映射的功能，即一個外設的引腳除了具有默認的端口外，還可以通過設置重映射寄存器的方式，把這個外設的引腳映射到其它的端口。為了使不同器件封裝的外設IO功能數量達到最優，還可以把一些復用功能重新映射到其他一些引腳上。這種靈活性為產品硬件布局和型號適配提供了更多的可能性，方便PCB設計，減少了信號的交叉干擾；分時復用某些外設,還可以虛擬增加端口數目，從而整體提高工程師的研發效率。

接下來我們以愛普特APT32F110X系列為例進行介紹：APT32F110X系列芯片為提供更靈活的 IO 功能配置，提供了自定義 GPIO 復用的功能。

芯片提供兩個預設的 GPIOGROUP，分別為 GROUP0 和 GROUP1，兩個 GROUP 分別對應 8 個預設的可選擇的復用功能。在每個 GROUP 內，每個 GPIO可以被指定為這 8 個預設功能中的任意一個作為該 GPIO 的 AF8 功能。

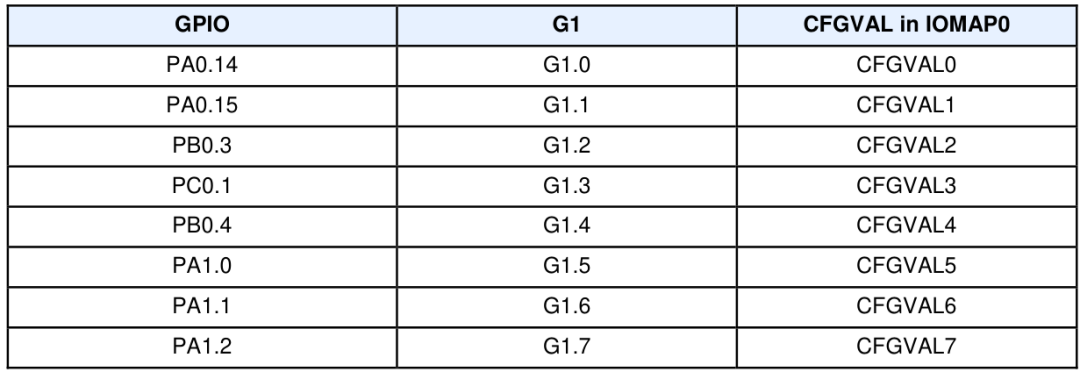

IO GROUP0和 GPIO 對應關系

IO GROUP1和 GPIO 對應關系

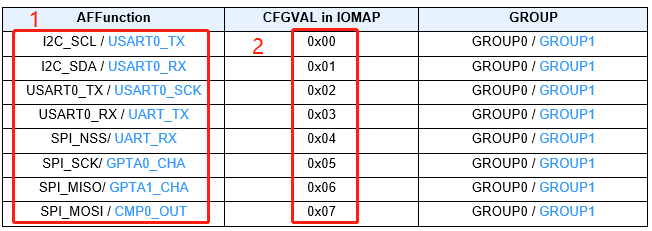

IOGROUP 配置信息表

如圖中1對應的紅色框所示，標識的是APT32F110X GROUP0/GROUP1對應的復用功能列表，左邊是GROUP0，右邊是GROUP1。從圖中2對應的紅色框可直觀看到復用列表中具體功能對應的配置數值，數值是配置在IOMAP的CFGVAL(CFGVAL0~CFGVAL7)域中；如GROUP0中選擇I2C_SDA功能，需要在對應的CFGVAL域中寫入0x01。

APT32F110X系列是愛普特基于國產RISC-V核架構和自研的IP庫研發設計的全國產MCU。該系列具有多達44個GPIO口，均支持外部中斷，支持IO重映射，內置多路通用及增強型定時器，可實現靈活的 PWM 輸出，同時具有DMA和高速SPI通訊接口，內嵌多模式段碼液晶驅動控制器，可以直接驅動LCD顯示屏幕，支持20通道的12位ADC，還支持LCD/LED/Touch/溫度傳感器等功能。目前APT32F110X系列產品已被廣泛應用于智能家電、工業控制、物聯網、消費電子、消防、醫療電子等領域。
