高可靠低成本的愛普特全國產無線充方案 可滿足多種充電需求

無線充電技術逐漸成為了電子產品的主流充電方式,而MCU是無線充電的核心控制芯片。愛普特推出的基于全國產高可靠32位MCU—APT32F102X的無線充方案,集成了愛普特多種創新技術,具備高性能、高性價比、高安全性等特點,可滿足不同設備充電需求,幫助客戶快速打造全國產、高效、高可靠的MCU無線充方案。


方案特點

  • 提供5W、7.5W、10W、15W充電能力

  • 支持QC2.0適配器

  • 電壓&電流雙解碼,保障解碼穩健性

  • 12位ADC采集,確保信號轉換精度

  • 靜態和動態FOD反應迅速

  • 擁有溫度、電流、供電電壓、線盤電壓等信號限制及報警停機機制

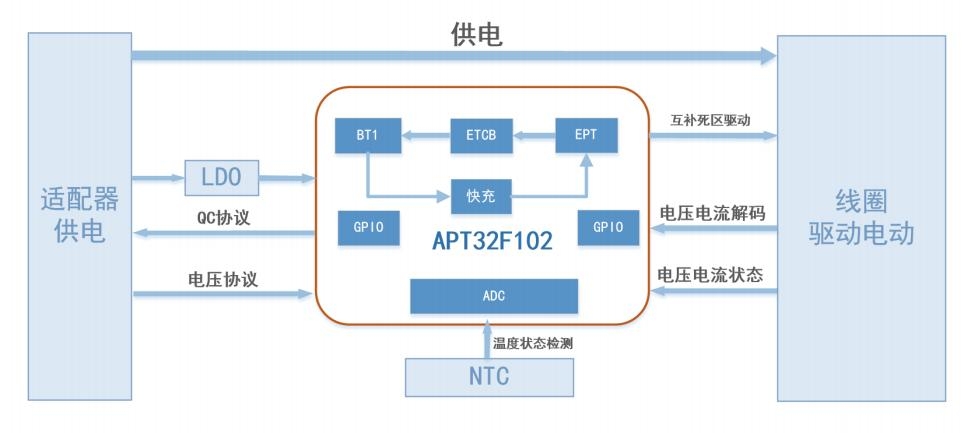

方案框圖

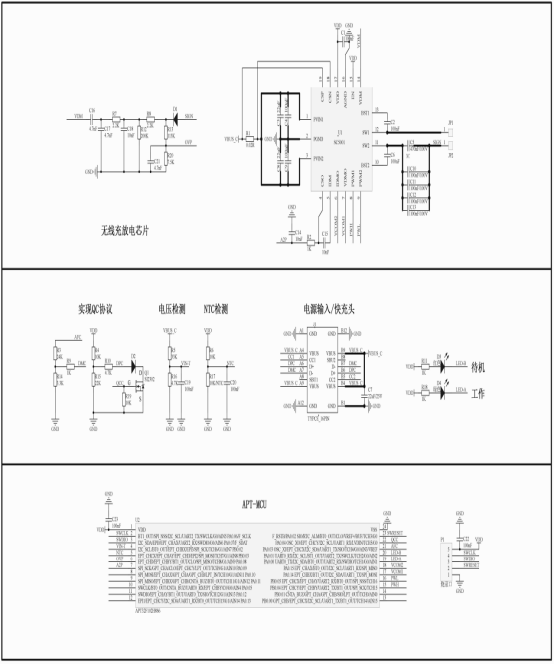

電路圖


無線充方案中的主控MCU——APT32F102X采用的是全國產RISC內核,主頻最高可達48MHz,擁有豐富外設接口,可滿足無線充多種充電需求;支持硬件CRC、獨立除法器,支持內部模塊互聯觸發,搭載增強型PWM,12位高精度的ADC,帶有Touch功能,并通過CS 10V A級測試。APT32F102X系列芯片共有3個系列21個型號,可廣泛應用于工業控制,觸控家電,消費電子設備,可穿戴設備等市場。


APT32F102X更多芯片特性:

  • 工作電壓:1.8V-5.5V

  • 主頻:48MHz

  • 片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含4Kbytes SRAM

  • 高可靠性:ESD HBM±4KV、EFT±4KV動態、寬電壓高信噪比、動態CS 10V

  • 支持硬件CRC、獨立除法器

  • 支持低電壓檢測

  • 支持內部模塊互聯觸發

  • 支持3組6路互補帶死區模式的PWM輸出

  • 最多17路Touch key,硬件觸控,環境自適應,低功耗

  • 多達22個GPIO,均支持外部中斷

  • 16路12位ADC輸入通道,支持內外部VREF,最快1MSPS轉換速度

  • RTC功能

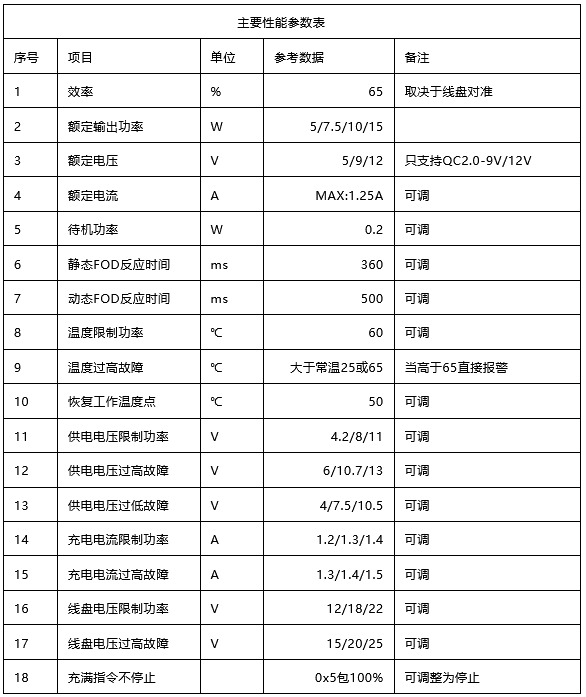

方案性能參數

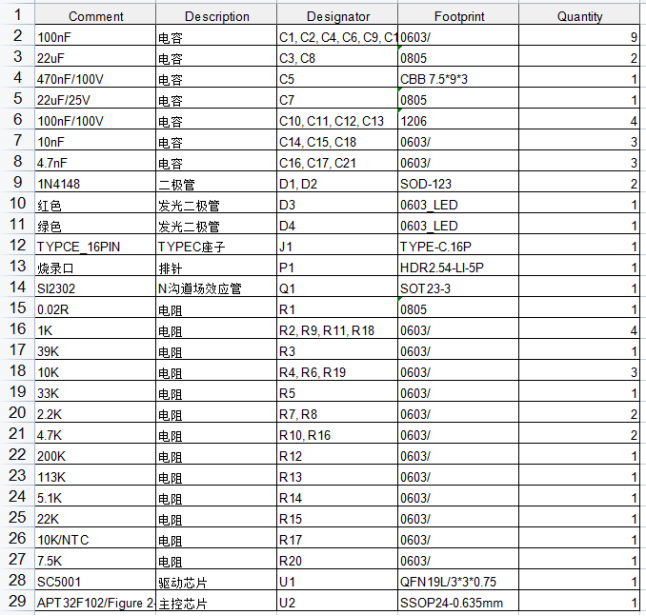

方案BOM


愛普特全國產高可靠MCU無線充方案集成度高,控制板電路簡單,元器件少,BOM成本低,可最大程度降低方案成本,提高可靠性,是極具市場競爭力的無線充方案,目前已在多家龍頭企業穩定出貨。如需了解更多方案詳情或產品技術機制,請聯系愛普特微電子。
