基于愛普特APT32F1023B的高安全性車載逆變器全國產MCU方案

車載逆變器又稱電源轉換器,是將汽車的12V直流電轉換為220V交流電,以便在車內可以為手機、筆記本電腦、游戲機、電動工具等多種電器提供快捷供電。隨著汽車電子化程度的不斷提高,車載逆變器的市場需求也在穩步增長。

愛普特車載逆變器方案前級由APT32F1023B控制推挽升壓,后級基于APT32F1023B全橋逆變。輸入電源11-15V、28.5A,可逆變輸出為110V-120V 、60HZ、2.6A、300W。還自帶2個5V、4.8A USB接口,為電子設備提供了極大的便利。該方案不僅具有高度的穩定性,還有極高的安全性能,能有效地避免電子設備被燒壞。

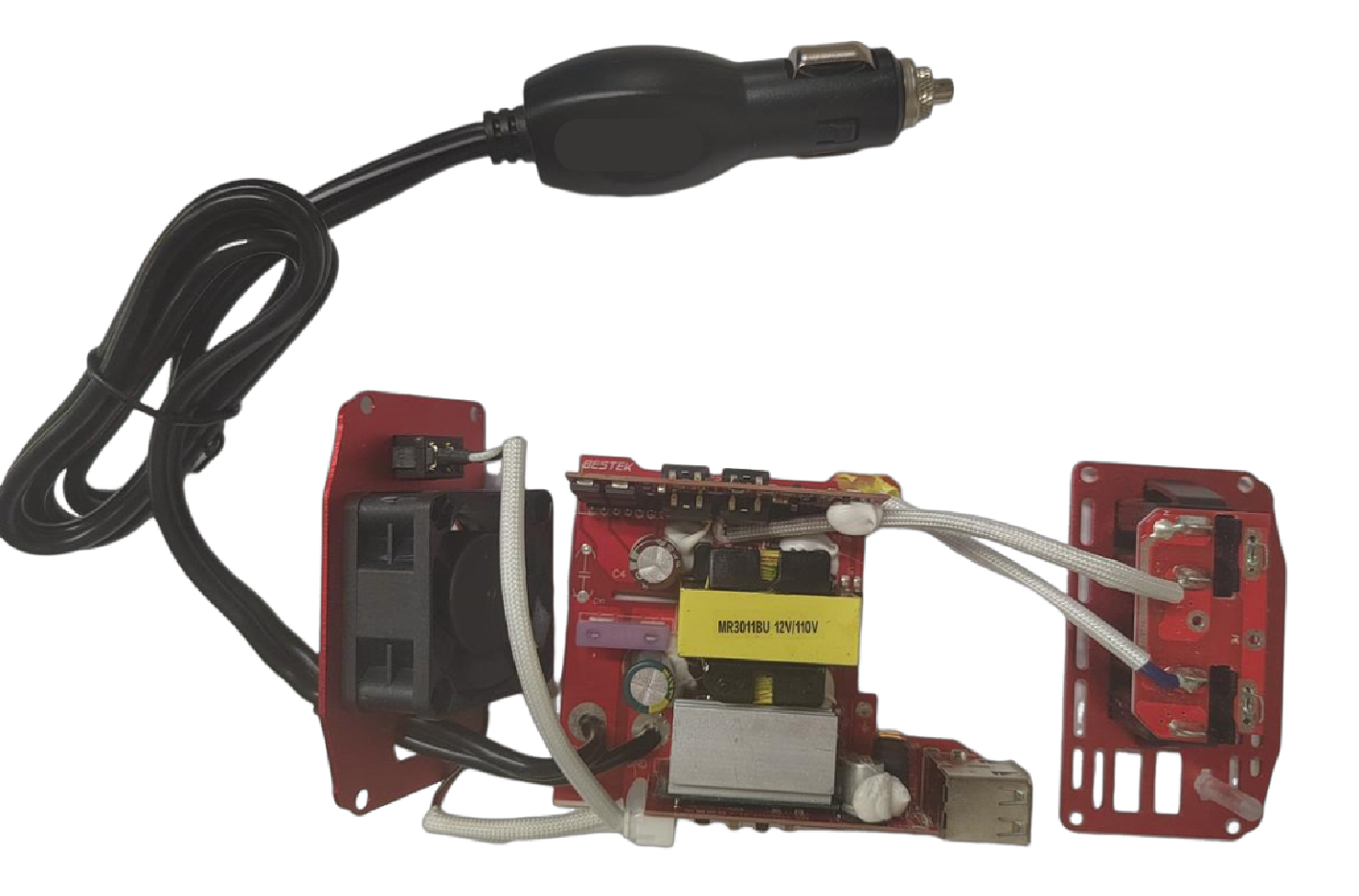

方案成品板

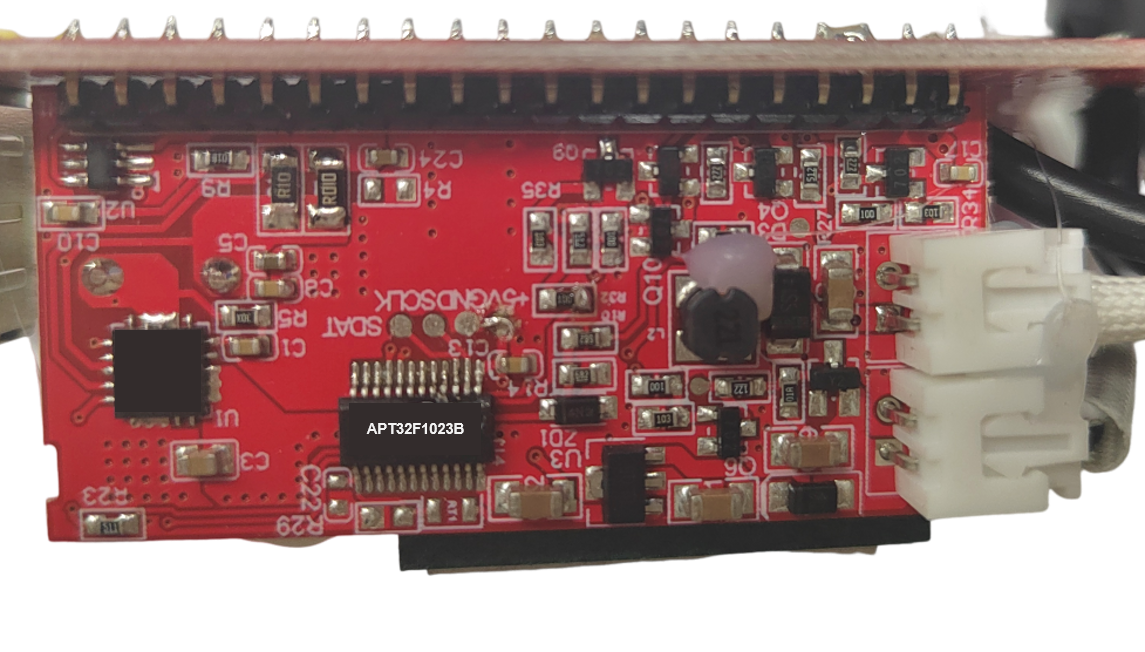

前級模塊

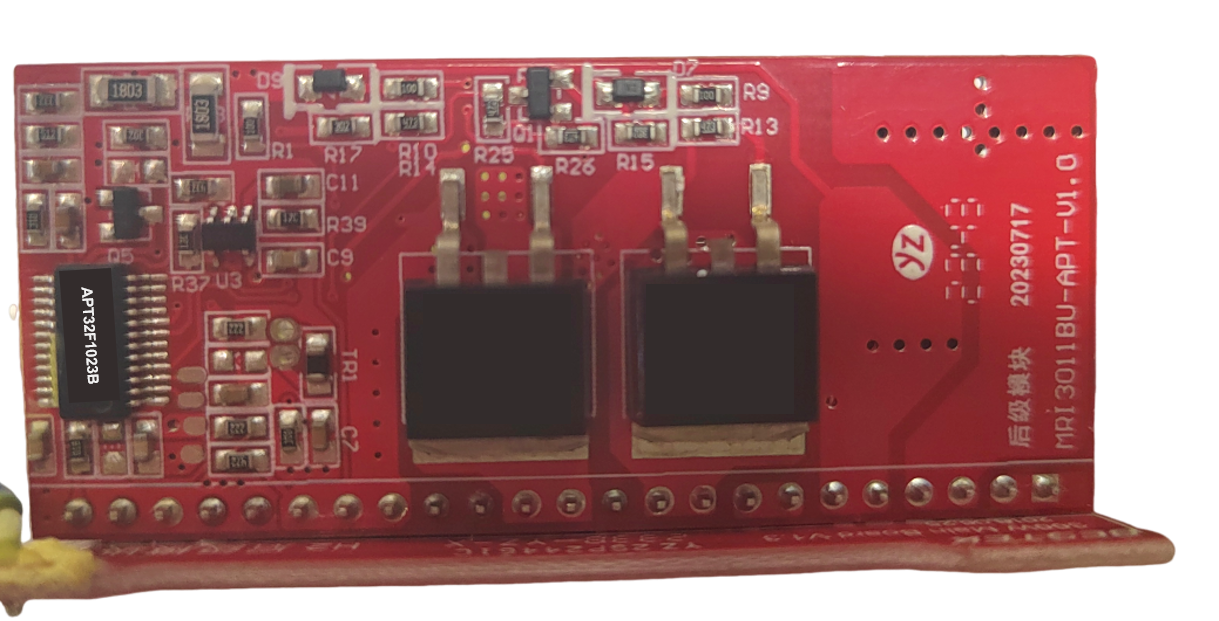

后級模塊



方案特性:

● 具備充足的存儲器,可進行程序代碼和相關數據的存儲。

● 具有豐富的PWM資源,如EPT、GPT等模塊,可控制輸出波形,確保輸出的交流電穩定可靠。同時采用溫控方式控制散熱風扇,有效降低設備運行溫度。

● EPT具有硬件緊急模式,EPT具有硬件緊急模式,可選擇LVD觸發信號源 ,實現PWM輸出的保護聯動,從而有效防止MOS管損壞,提升設備的安全性,實現PWM輸出的保護聯動,從而有效防止MOS管損壞,提升設備的安全性。

● 內置多路ADC通道,采用12位模數逐次逼近電路,最大轉換速度1MSPS,可用于精準測量電流、電壓、溫度等關鍵參數等。

● 配備了多種通信接口:如UART、SPI、I2C等,方便遠程監控或與其他設備進行高效通信。

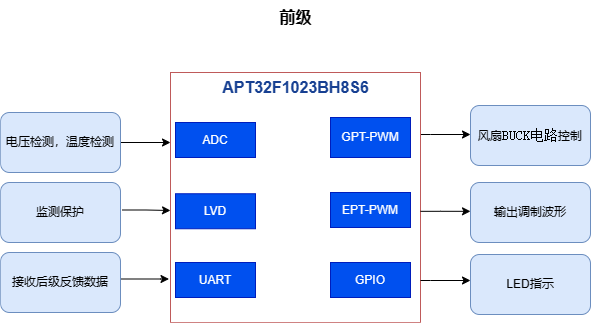

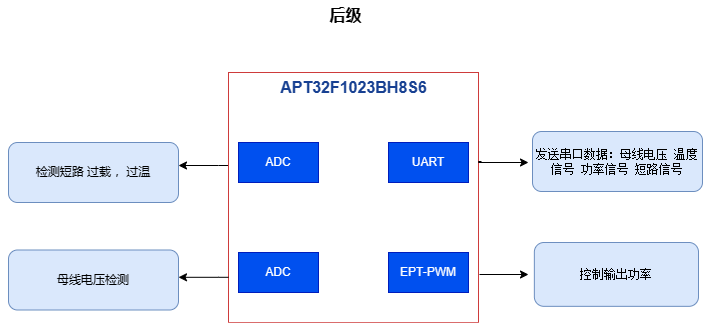

方案框圖:



該款車載逆變器方案采用的主控MCU是愛普特APT32F1023B,這是愛普特基于自研IP庫及RISC核研發的全國產高可靠32位MCU,搭載增強型PWM、12位高精度ADC,具備寬電壓、高信噪比、優異的EFT、CS、ESD性能、觸摸檢測等功能。


更多APT32F1023B的芯片特性:

● 片載64K程序閃存,獨立2Kbytes數據閃存

● 內含4Kbytes SRAM,可用于堆棧,數據存儲,代碼存儲

● 工作溫度:40 to 105°C

● 工作電壓范圍:1.8 to 5.5V

● 最高工作頻率:24MHz

● 中斷控制器:支持動態配置的可嵌套中斷 (NVIC)

● 增強的時鐘和功耗控制器(SYSCON)

● 獨立看門狗定時器(IWDT)

● 1x16位增強型定時器/計數器(EPT),每個TIMER支持7路PWM輸出功能,其中6路可配置為互補帶死區

● 1x16位通用定時器/計數器,支持2路PWM輸出功能 (GPT)

● 1x16位計數器(COUNTERA),支持自動重載功能以及單次或者循環計數功能(載波發生器)

● 2x16位基本計時TIMER (Basic Timer)

● 1x16位低功耗TIMER(LPT)

● 1x16位RTC

● 1x8位WWDT

● 串行通信接口:1x I2C,3x UART,1/0 x SPI,1 x SIO

● 多達16路的12位ADC,支持內部/外部VREF輸入

● 支持96bit UID功能

● 最多支持22個GPIO,所有GPIO均可配置為外部中斷

● 支持三種工作模式:RUN,SLEEP,和DEEP-SLEEP模式

● 多達17路的觸摸按鍵控制器

● 4 個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)


APT32F1023B以其優異的性能及卓越的品質保證,獲得了廣大客戶的認可,正廣泛應用于工業控制,觸控家電,消費電子設備等領域,并成為以上應用市場國產替代和創新產品的更優選擇。

如需了解更多產品或方案詳情,請聯系愛普特微電子。
