您是否遇過這種場景,行車時突然遇到胎壓不足或輪胎漏氣,如果此時有一個便攜式充氣泵,則可以助您快速解困,不再被動。充氣泵又叫打氣機、打氣泵,體積小巧、方便攜帶;有氣壓顯示表,可準確測量氣壓,功率大,效率高,可快速給汽車、摩托車、自行車、皮球等充氣。
愛普特推出的基于全國產RISC核自研的APT32F110X的充氣泵控制方案,自帶LCD顯示驅動,可節省驅動IC,降低方案成本,提高產品競爭力。
方案特點:
·控制板電路簡單,元器件少
·多種振蕩源選擇
·使用芯片豐富的定時器及LCD模塊 Flash資源
·芯片內部集成UART通信模塊,非常方便與外部模塊進行通信交互
·芯片內部集成12位ADC,最大轉換速度1MSPS
·IFC功能實現保存當前工作狀態及模式,重新來電后可恢復上一次工作狀態
·高抗干擾性,產品通過CS 10V 150KHz~230MHz動態測試,EFT ±4KV

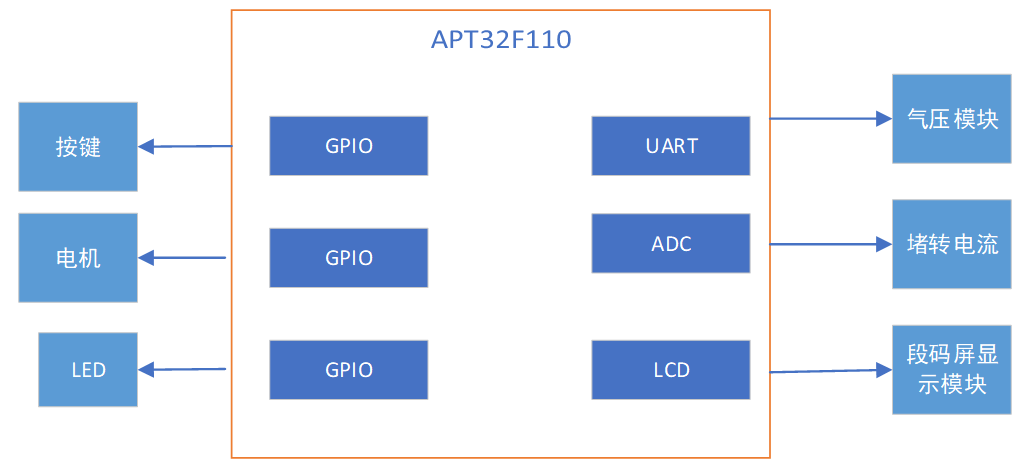

方案框圖

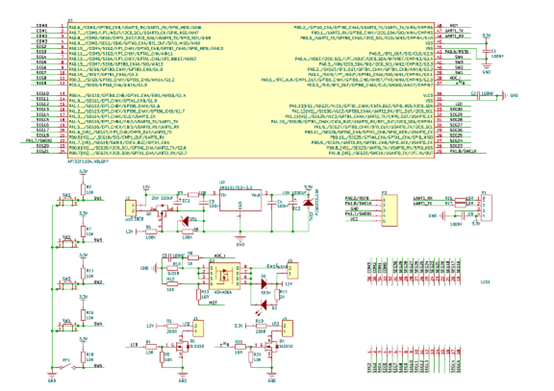

電路圖

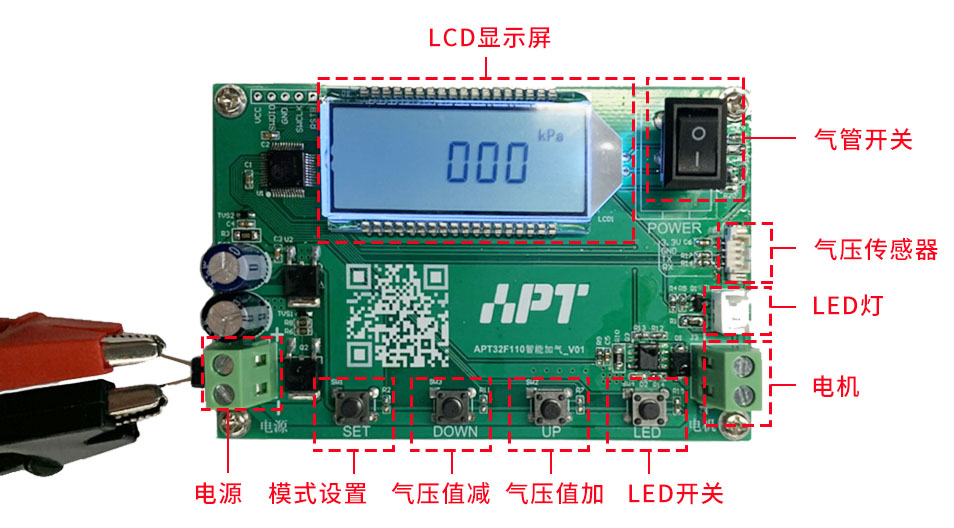

實物圖
方案中使用到的主控MCU是愛普特2022年推出的全國產高可靠32位MCU—APT32F110X,內置多路通用及增強型定時器,可實現靈活的PWM 輸出,同時具有DMA和高速SPI通訊接口,內嵌多模式段碼液晶驅動控制器,可以直接驅動LCD顯示屏幕,支持20通道的12位ADC,還支持LCD/LED/Touch/溫度傳感器等功能,功耗最低可至1uA。APT32F110X是基于愛普特自研的微處理器IP庫研發量產,且該IP庫已經過上億顆芯片量產驗證,成熟可靠,因此在性能及成本上做到了最優平衡。目前廣泛應用于工業控制、LCD驅動、智能家電、物聯網、消費電子、消防、醫療電子等領域。
APT32F110X芯片特性:
·工作電壓范圍1.8V-5.5V
·主頻最高可達48MHz
·高可靠性:ESD HBM ±4KV,EFT±4KV動態,寬電壓高信噪比,動態CS10V
·片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含8Kbytes SRAM
·豐富的外設,支持I2C/SPI/UART/USART/SIO
·支持硬件CRC,獨立硬件除法器
·支持低電壓檢測
·支持內部模塊互聯觸發
·搭載增強型PWM,支持互補帶死區模式
·支持19路12位ADC,支持2路模擬比較器
·支持8*26或4*30 LCD驅動,支持8*10點陣LED驅動
·支持Touch Key功能,硬件觸控,環境自適應,低功耗
·10個大電流驅動管腳
·支持RTC功能/DMA功能/IP模塊互聯觸發
愛普特充氣泵方案目前已在多家行業龍頭企業穩定出貨,并獲得客戶高度認可。如需方案詳情或產品技術支持,請聯系愛普特微電子。
