【芯品發布】全國產、高可靠電機控制領域32位MCU 量產上市 提供國產“芯”選擇

近日,全國產32位MCU領軍企業愛普特微電子,針對電機控制、變頻等應用市場,發布了一款全國產、高可靠32位MCU—APT32F171。該系列產品是采用全國產RISC內核,具有加強模擬性能,1.8V ~ 5.5V工作電壓范圍,48MHz CPU主頻。支持硬件CRC,獨立除法器,內嵌多達6個獨立模擬比較器,2個運算放大器,15路12位高速ADC,多達30個GPIO,均支持外部中斷,最多8個大電流驅動管腳;支持3組6路互補帶死區模式的PWM輸出等。


具備高可靠性、高集成、低功耗、易開發和價格優惠等優勢于一體的全國產32位MCU APT32F171,為家電設備、工業設備、逆變等市場領域提供了更優國產芯選擇。



APT32F171主要性能優勢:

48MHz的32位高性能CPU

· 16個32位通用寄存器

· 高效的2級執行流水線

· 中斷控制器:支持動態配置的可嵌套中斷(NVIC)

· 增強的時鐘和功耗控制器(SYSCON)

· 硬件除法器(HWDIV)

· 靈活的事件觸發選擇控制器(ETCB)

· CRC控制器(CRC)


存儲器資源

· 64KBytes程序存儲,2KBytes數據存儲

· 8KBytes SRAM


通訊接口

· 1 x UART/1 x USART


強大的定時器資源

· 1 x 獨立看門狗定時器(IWDT)

· 1 x 8位窗口看門狗定時器(WWDT)

· 1 x 16位2路同步定時器/計數器,支持PWM功能(GPT)

· 4 x 16位基本計時TIMER(Basic Timer)

· 1 x 16位增強型計數器,3組6路PWM輸出,支持死區、互補、比較器聯動(EPT)


模擬外設

· 15路12位ADC,最大轉換速度1MSPS

· 6路獨立比較器,每個比較器,可獨立選擇內部126個參考電壓可對外輸出的電壓基準源

· 2路可調增益的運算放大器


特色功能

· 8個大電流驅動管腳,每個管腳支持灌入最大電流為120mA


APT32F171在電機應用中的實例:

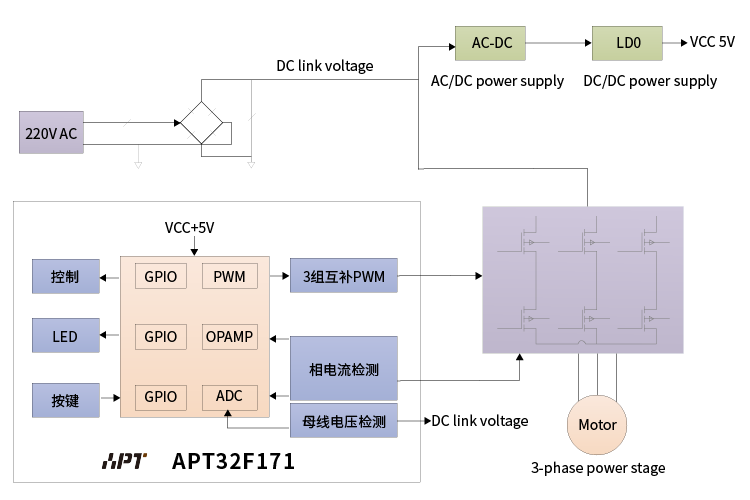

模塊框圖:


使用APT32F171系列產品高速風筒方案框圖

應用特點:

  • · 電壓范圍:AC160V~220V,功率范圍:50W~150W
    · 閉環方式:速度閉環 功率閉環
    · 控制方式:雙電阻無感FOC控制
    · 功率閉環:波動小于0.5%(50W~150W)
    · 速度閉環:波動小于0.4%(10000RPM~80000RPM)
    · 電機從靜止到最高轉速只需0.5s,啟動平穩不抖動
    · 硬件PID溫度控制,可實現300次/s溫度檢測,溫度控制精度小于1°
    · 通過匹配吸入功率,實時檢測電機運行狀態,實現堵風口精確報警
    · 過欠壓保護,過流保護,堵轉保護,缺相保護,功率保護,啟動保護
    · 控制板電路簡單,元器件少,降低成本,提高系統可靠性
    · 使用內部集成的運算放大器,減少外圍器件,增益可配置,降低成本,靈活性高
    · 最快轉換速率1MSPS的12位ADC,內部高精度電壓參考源,保證精準的ADC采集,采樣精準,控制更穩定,安全性提高

    · 精準恒溫控制

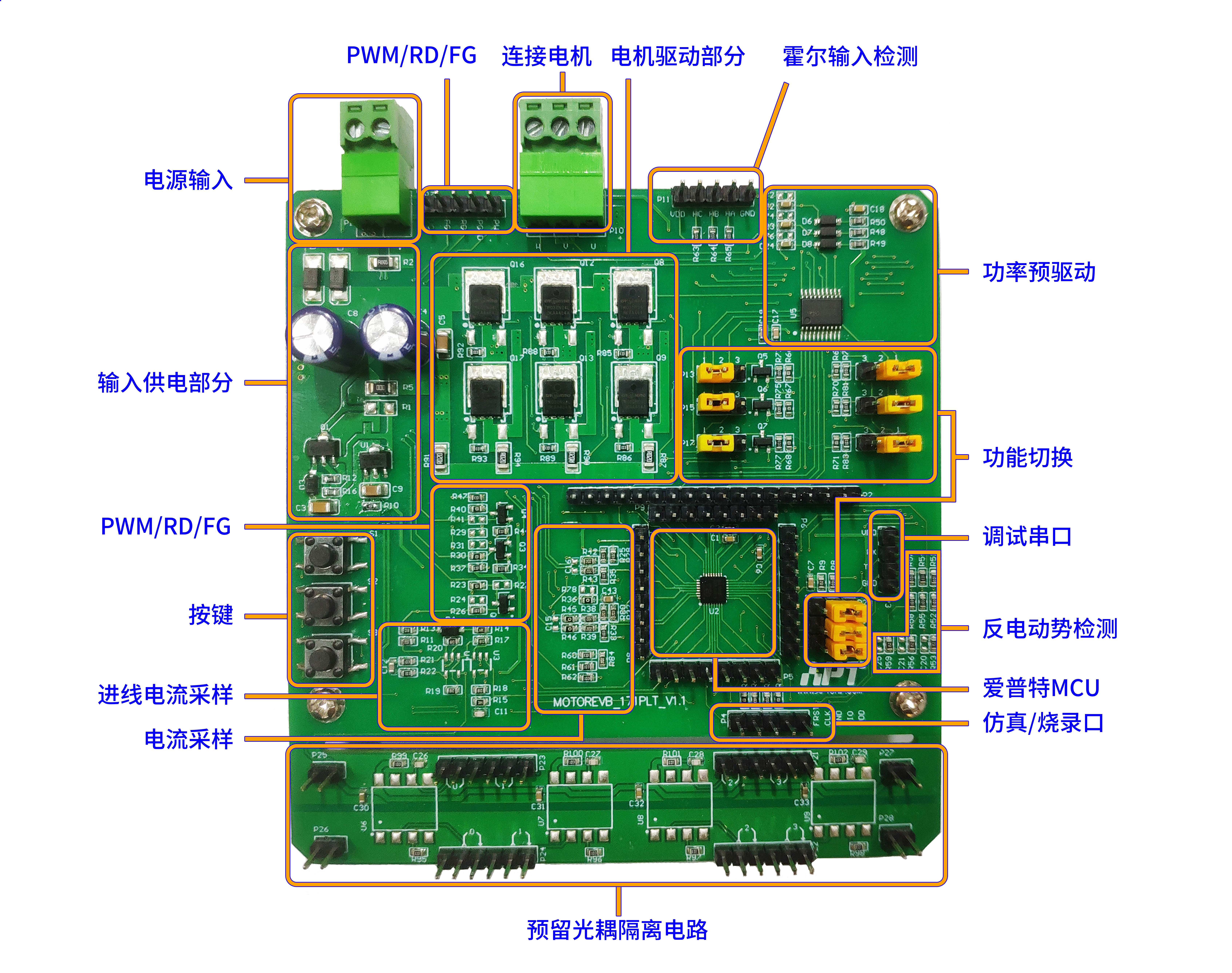

APT32F171電機評估板示意圖


APT32F171不僅性能優越,還具備超高可靠性。APT32F171系列產品均經過嚴苛的產品測試驗證和工業級的可靠性測試,以確保產品的高品質交付。目前APT32F171系列可提供5種封裝10個型號。另外,愛普特還可提供從芯片到程序代碼庫、開發套件、量產燒錄、設計方案等完整成熟的工具鏈支持,致力于為用戶打造易開發的產品生態,幫助客戶快速提升產品競爭力。


目前APT32F171已正式量產出貨,并可提供樣品,更多數據資料或樣品申請,可聯系愛普特微電子獲取。
