如果您的代碼中不小心將SWD口對應的管腳功能設置為非SWD口，您需要：
● 用燒寫器（不是CDK中的flash操作）將芯片代碼擦除
● 換芯片
為了避免在調試期間出現這樣的誤操作，我們建議您在代碼啟動時，加入2~3s的delay，以保證在重新上電后，CDK有足夠的時間獲得芯片的控制。
某些芯片（如APT32F102x系列），支持多組SWD。芯片出廠時會選擇其中之一作為默認SWD口。如果實際應用時，這組默認的SWD口需要用作其他功能，此時就需要更改芯片POR時的SWD口。
更改的方式有兩種。
1、改寫IO控制寄存器（CONLR/CONHR），將目標管腳的功能設為SWDIO和SWDCLK。設置完成后，SWD即刻轉移到目標管腳上。
2、改寫USER OPTION的內容，這種更改將會改變芯片上電時默認的SWD口。
下圖為APT32F102x系列的USER OPTION配置值和SWD重映射端口的關系圖：
USER OPTION的設置方式有三種：
APT當前芯片（APT32F101，APT32F172）的SWD口在POR時都會出現200us~150ms的高電平。
（APT32F102x系列、APT32S003是PA0.5和PA0.12）
這個高電平不是管腳的輸出，而是為了兼容測試模式，POR后持續了一段時間的上拉狀態。
如果這個狀態影響到了實際應用，可以參考的解決方案是加下拉電阻。
注：內部上拉電阻在40Kohm左右，可以根據應用加適當?shù)南吕娮瑁ㄈ?Kohm）。
默認的驅動代碼中，
1. 所有中斷具有相同的優先級（最高優先級0）
2. 中斷嵌套功能是使能的
所以當一個系統開啟多個中斷之后，這些中斷之間可能會互相嵌套。這樣一來，一些對時序敏感的中斷執行就會出現和預料結果不一樣的情況。比如一些通信模塊和touch同時開啟中斷，一旦通信模塊中斷處理時被touch的中斷嵌套，就可能導致通信失敗。
在這樣的應用場景下，需要調高關鍵模塊的中斷優先級，或者調低次要模塊的中斷優先級?？梢酝ㄟ^修改NVIC中的IPR寄存器實現。具體代碼根據驅動版本不同，

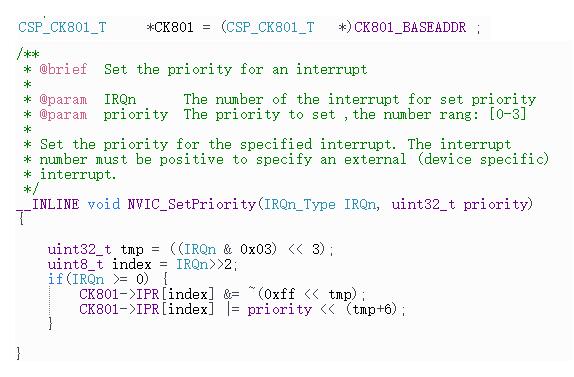

● 可能在apt32fxxx_ck801.c中

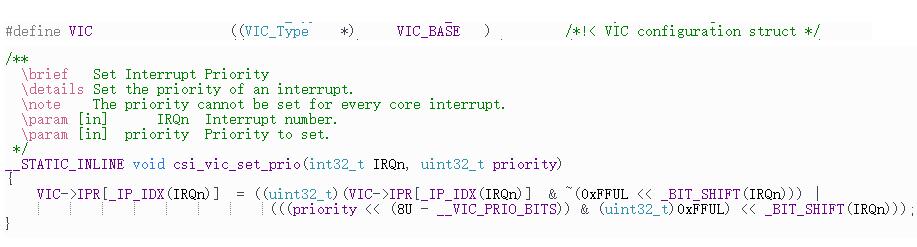

● 也可能在core_801.h中
