CDK 調試窗口配置參考

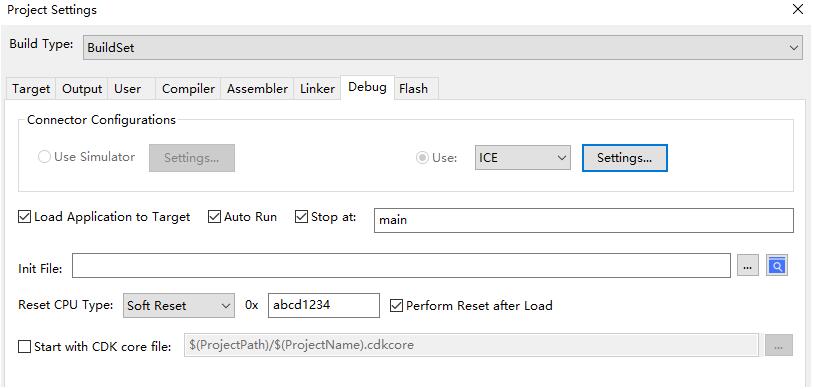

1、Debug配置
1)Use ICE。使用仿真器,請選擇ICE。
2)Stop at
main。進入debug模式后,代碼直接運行并停在main()。
3)Soft
Reset。軟復位內容由CPU決定。目前APT所有芯片的軟復位內容都為0xabcd1234。
4)Perform Reset after
Load。進入debug模式后,執行一次復位操作。
2、ICE configuration

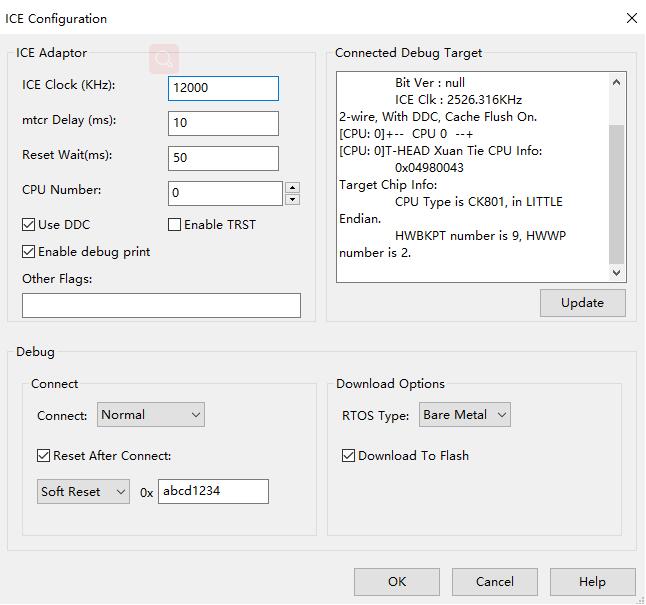

在Debug界面點擊Settings會進入ICE Configuration。如下圖。

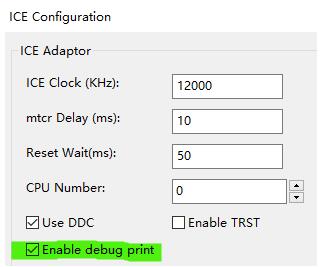

1)ICE
Clock。ICE的時鐘設置建議不超過芯片上電后運行的最慢時鐘的1/4。
2)Enable debug print。參考“如何使用CDK的serialpane"。
3)Reset
After Connect。連接上后進行軟復位操作。
4)Update。查看調試器和芯片的連接情況。
5)Download to
Flash。進入調試模式前,把代碼download到芯片F(xiàn)lash內。
如果您的電腦使用了如360之類的殺毒軟件,除了在安裝過程中允許CDK的操作之外,安裝之后,必須將整個CDK安裝目錄加入到殺毒軟件的白名單區。
在一些工程中,存在一些條件編譯(如下圖)。
當多個文件同時需要這個條件編譯的時候,可以通過設置全局條件編譯統一管理。

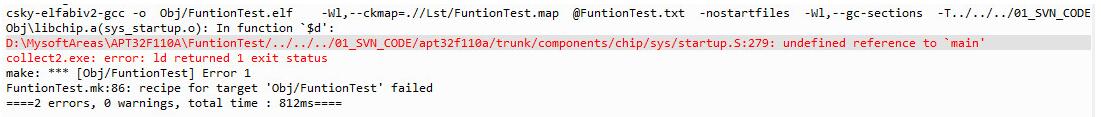

有時候build后會出現下列錯誤,提示某些函數沒有被定義。但在CDK環境下,卻可以通過goto implementation定位到。
出現這個提示,說明不是函數聲明的問題,而是連接器沒有找到對應函數的目標文件。
這時候,您需要就檢查
1、link type。確保選中了“start-group"
2、包含這個函數的文件加入工程的方式。
如果只是把文件copy到工程目錄,即使reload all project,這個文件對工程來說仍然可能是不可見的。您需要通過工程視圖右鍵“Add an Exsiting File” 或者 “Add Source Folder”。
3、查看相關函數是否被宏定義包裹。
如果是,需要對相應的宏進行定義。
根據CDK的提示信息,列舉如下:

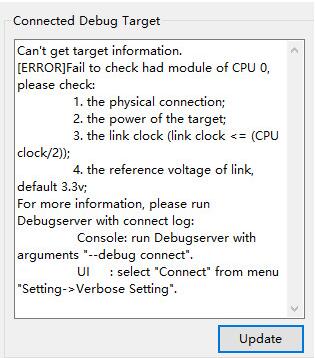

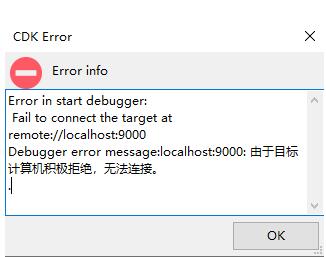

1、如果CDK提示如下,說明您的的仿真器沒有和PC連接。

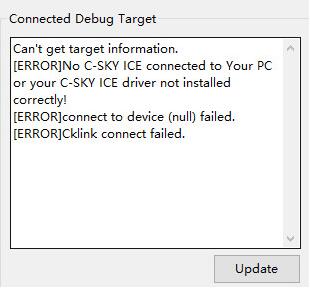

2、如果CDK提示如上,說明您的仿真器沒有和芯片連接。
請檢查:
● 仿真器和芯片的物理連接是否穩定。
● 芯片供電是否正常。
● 對于一些有多組SWD口可以選擇的芯片,請檢查實際連接的SWD口是否和user option中的設置一致。
● 芯片的SWD口有沒有被誤改為非SWD功能。如果您曾經連接成功,而后失敗,很可能是這種情況

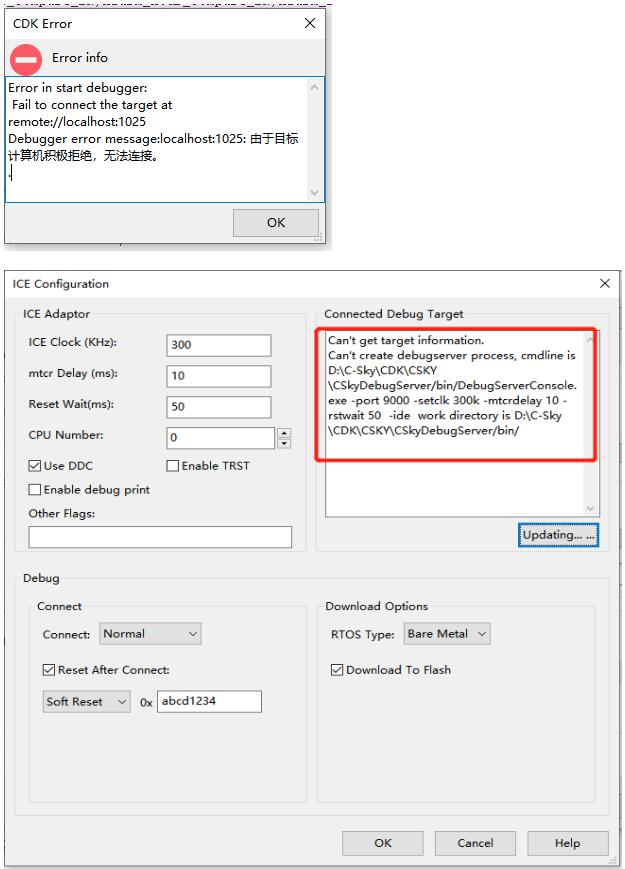

3、如果CDK提示如上,說明您的仿真器處于非正常狀態。通常可以通過復位仿真芯片或是給仿真器重新上電解決。

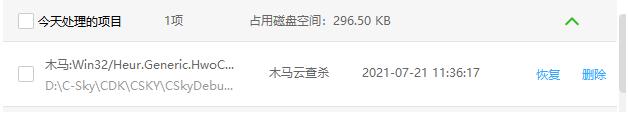

4、如果CDK提示如上,CDK編譯正常,但不能Debug。說明您的仿真器連接是正常的,但殺毒軟件把CDK的仿真bin文件清除了,要恢復且把殺毒軟件清除選項配置不要清CDK相關文件才行。

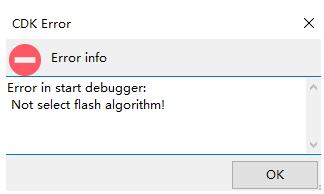

提示找不到flash 算法,如下圖所示。
您需要做兩個操作。

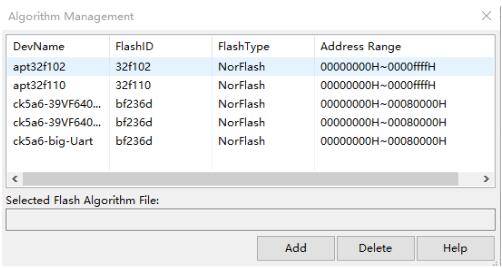

● Flash Management,將對應芯片的Flash算法加入到CDK的庫中。
● 點擊CKD菜單欄中的“Flash” -> "Flash Management..." -> "Add" 選擇代碼庫文件目錄下 “..FLASHDOWNAPT32F102_FLASHDOWN.elf ” 文件。注意:此示例是添加APT32F102的Flash文件,如果是其他系列產品操作流程一樣。
=》
● 選擇工程所用到的Flash 算法。

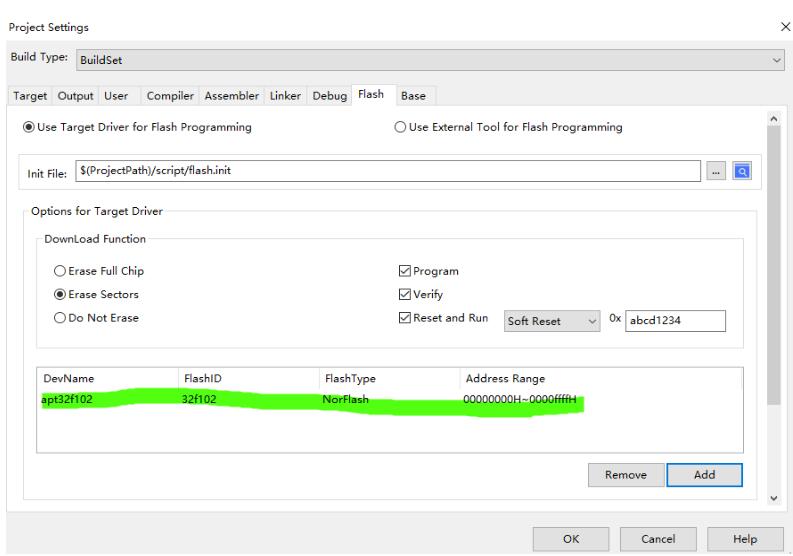

● 點擊CKD菜單欄中的“Project” -> "Open Active Project Options..."(或者點擊Project View欄中的快捷按鈕),在Project Settings對話框中點擊“Flash” ->"Add",彈出對話框選中"apt32f102"點擊“Add”再點“OK”退出,重新編譯即可通過。

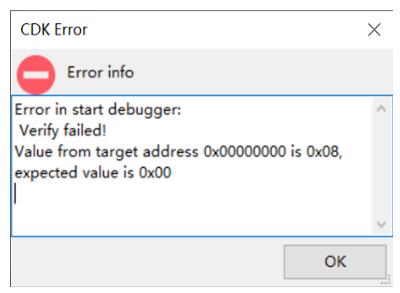

當調試器提示 校驗失敗時,
您可以嘗試:
1、重新下載
2、嘗試flash erase
3、檢查是否加載了正確的flash算法文件。
如果上述嘗試都不成功,請更換芯片。

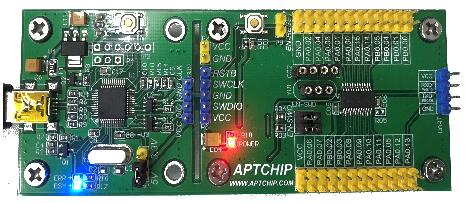

正常情況下,開發板通電后狀態如下圖。
現將led指示狀態說明如下。
1、藍燈常亮:仿真芯片空閑。
2、藍燈閃爍:仿真芯片busy。
3、藍燈不亮,上方紅燈閃爍,指示錯誤。此時,檢查
● 電腦是否同時連接兩塊開發板。這樣會有沖突。
● 電腦是否處于開機狀態。
4、右側芯片端紅色燈亮:芯片供電正常。

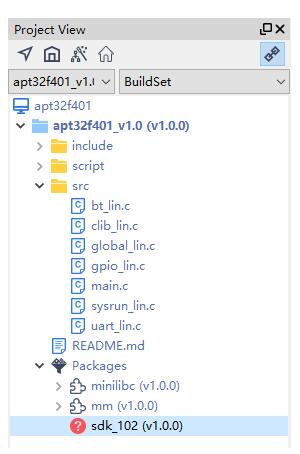

驅動代碼更新后,工程視圖中會出現紅色的問號。如下圖所示。這是因為驅動代碼的版本號更新了。
解決方法:

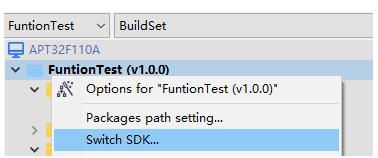

1、switch SDK,選擇最新版本。

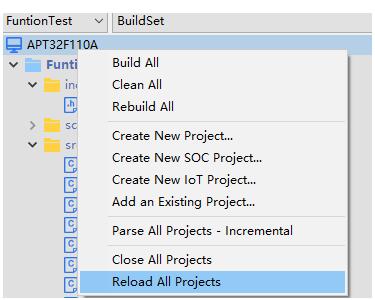

2、Reload All Projects
CDK支持兩種形式的串口通信??梢杂脕碜鰹楹唵蔚恼{(diào)試輸出和輸入。
形式 | 占用芯片串口資源 | 需要CPU支持 | 輸出 | 輸入 | 非調試界面使用 | |
1 | Debug(print) | 不占用 | 依賴 (CK801支持,CK802不支持) | 支持 | 不支持 | 不行 |
2 | Uart # | 占用,需要將芯片UART口通過串口USB轉接板連接到PC | 不依賴 | 支持 | 支持 | 可以 |
使用方法如下:
1、Debug(print)
● Enable debug print

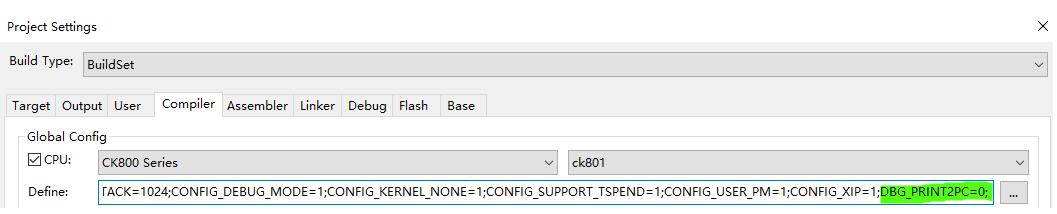

● 工程配置Compiler tab下加入Define "DBG_PRINT2PC=0;" 或者去掉這個define。

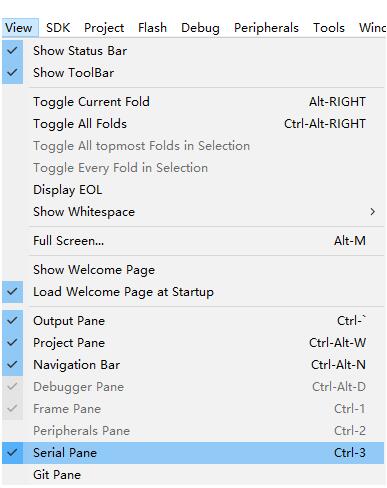

● 打開view
2、Uart #
● 工程配置 Compilertab下加入Define "DBG_PRINT2PC=1;"
● 打開view(同Debugprint)

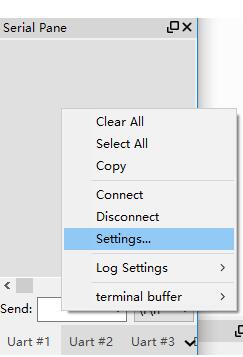

● 配置串口(COM口,波特率等)
