在調試的過程中,時常需要查看寄存器值,以確認配置是否正常寫入或者手動修改某些位。
支持的交互方式列舉如下。
無論是哪種交互方式,都要注意
|
1、通過svc文件。將芯片對應的svc文件加入到工程(部分驅動庫已經包含在chip目錄下)。

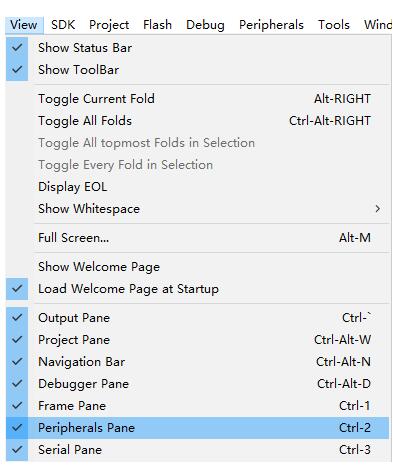

● 打開Peripherals Pane的視圖

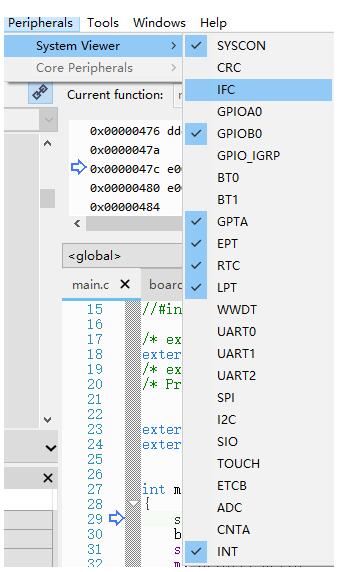

● 進入調試界面,選擇要查看的外設。toggle點擊可以取消查看。

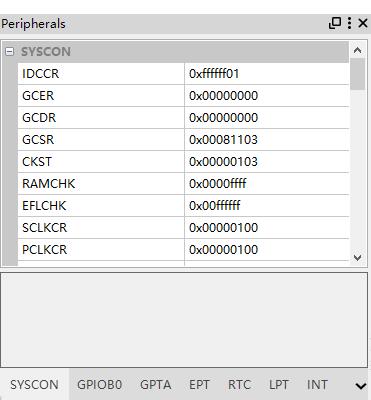

● 調試界面可以看到對應外設的寄存器內容
2、通過Frame Pane中的Memory tab。如果您手中暫時沒有svc文件,也可以通過查看memory區內容獲得寄存器狀態。

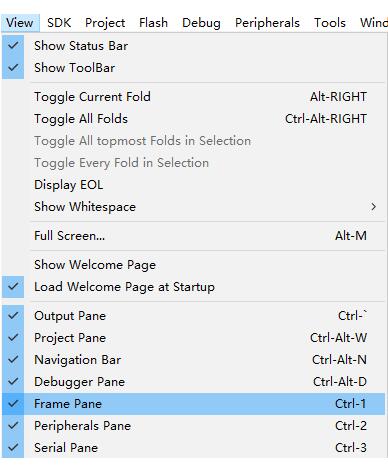

● 確保Frame Pane處于打開狀態。

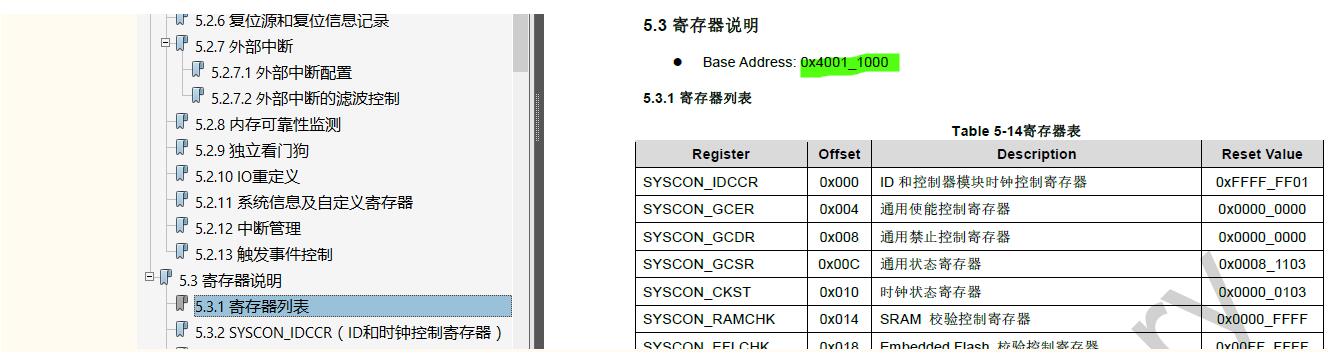

● 對照芯片使用手冊,查詢外設基地址。

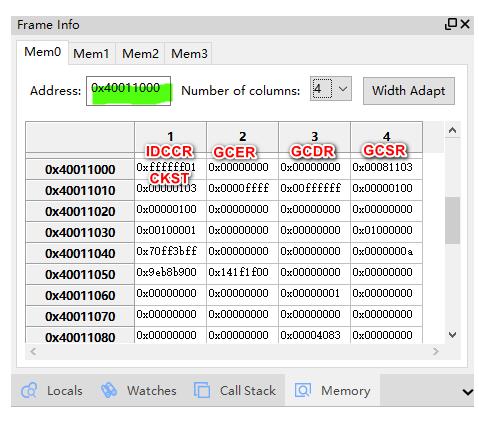

● 定位Memory地址。如下圖。寄存器地址為基址+Offset值。
如果代碼要用math庫中的函數,需要做
1、文件中 #include

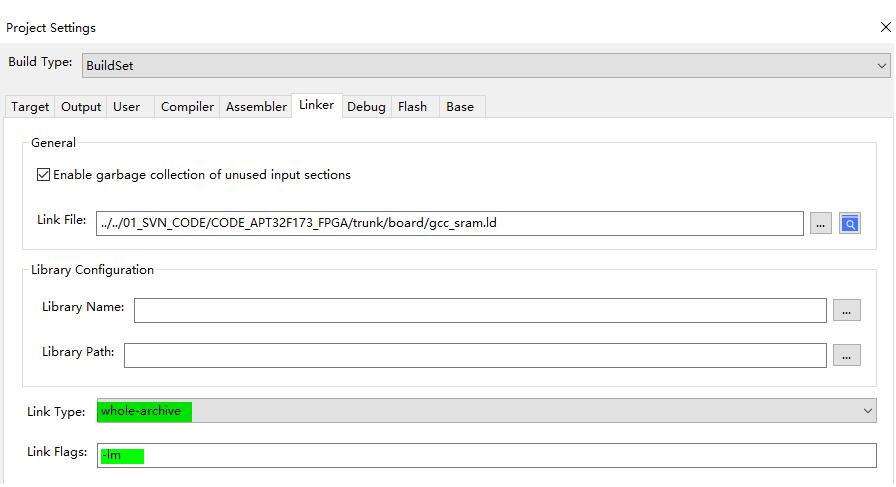

2、修改link tab的內容。將連接類型改成whole-archive,并在link flags中增加 -lm,如下圖所示:
如果不小心關閉了一些顯示窗口,比如調試時的匯編窗口、Frame Info窗口、Debugger窗口……,找不到恢復地方可以使用一鍵恢復默認顯示。

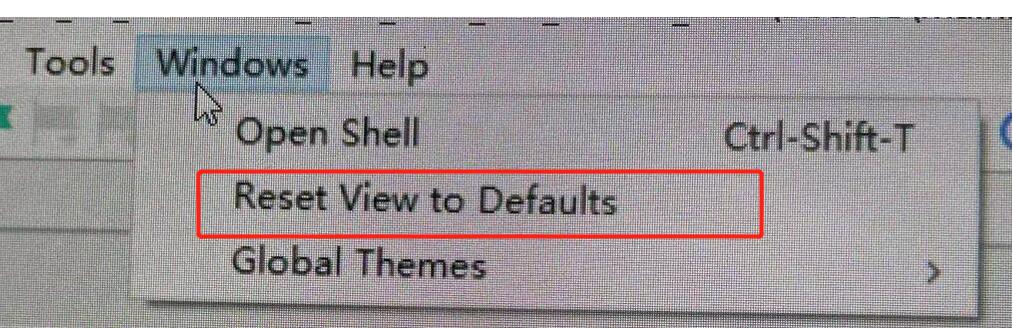

1.點擊菜單欄中的“Windows”,再點擊“Reset View to Defaults”
