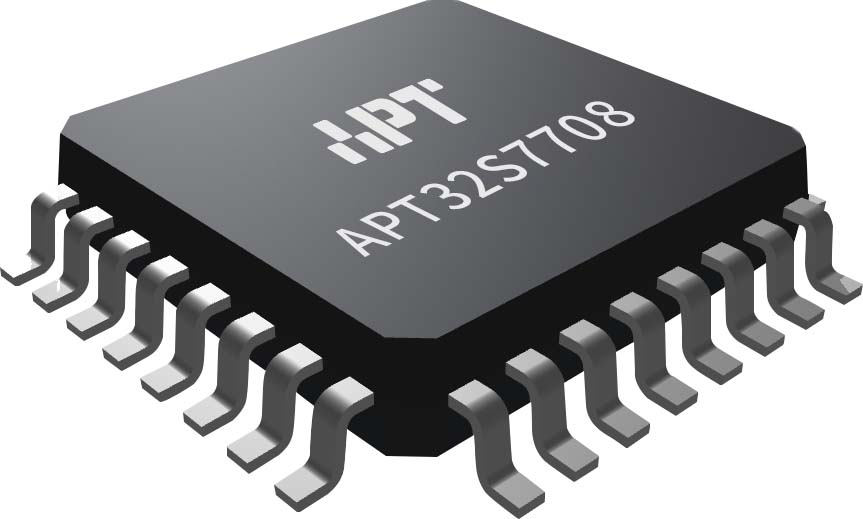

APT32S7708是全國產、全自主知識產權的高性能高可靠性單片機。APT32S7708單片機面向的應用為光伏逆變器、電磁爐等。
內部模塊互聯觸發
支持硬件CRC，獨立除法器
支持3組6路互補帶死區模式的PWM輸出
豐富的定時器資源
多達30個GPIO，均支持外部中斷
易用的開發工具、圖形化調試工具、SDK組件
多達6個獨立模擬比較器，2個運算放大器 最多8個大電流驅動管腳
BLDC電機
IH飯鍋
電磁爐
電烤箱
光伏逆變器
平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位X32位的硬件整形乘法陣列
SWD調試接口
32/64Kbytes內部閃存
2Kbytes數據閃存
支持ISP保護，保護區域大小可配置
8Kbytes內部SRAM
支持96UID
15路12位ADC輸入通道，最快1MPSPS采樣速率
6個獨立模擬比較器，可獨立選擇內部126個參考電壓
輸入可以和ADC以及運放共用管腳
2個運算放大器，輸出可做ADC采樣輸入
1組UART接口，1組增強型USART
30個GPIO，所有IO都支持外部中斷
8個大電流驅動管腳
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃
外部晶振：0.4M~24MHz(高速) 32.768KHz(低速)
內部低速振蕩：5.556M/4.194M/2.097M/131.072KHz
內部高速振蕩：48MHz
內部輔振：27KHz
支持低功耗模式
外部晶振失效監測
復位源監測和管理，可配置的低電壓復位和低電壓檢測
1個24位內核定時器CORET
1個獨立看門狗定時器IWDT
1個窗口看門狗WWDT
1個16位增強型獨立PWM，支持3路帶
死區控制的互補輸出，可與比較器聯動
1個16位增強型通用定時器，支持PWM輸出
4個16位基本計時BT
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | Flash | RAM | Dflash | HWD | IWDT | WWDT | BT | EPT0 | GPTA | UART | USART | PWM | ADC | OP | CMP | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32S7708K8T6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 64k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | LQFP32 |
| APT32S7708K6T6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 32k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | LQFP32 |
| APT32S7708K8U6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 64k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | QFN32 |
| APT32S7708K6U8 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 32k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | QFN32 |
| APT32S7708G8M6 | 1.8v~5.5v | -40~85 | 48MHz | 28 | 26 | 64k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | SOP28 |
| APT32S7708G6M6 | 1.8v~5.5v | -40~85 | 48MHz | 28 | 26 | 32k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | SOP28 |
| APT32S7708H8S6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 64k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx14ch | 2 | 6 | 6ua | SSOP24 |
| APT32S7708H6S6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 32k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx14ch | 2 | 6 | 6ua | SSOP24 |
| APT32S7708F8M6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 64k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | SOP20 |
| APT32S7708F6M6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 32k | 8k | 2k | √ | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx15ch | 2 | 6 | 6ua | SOP20 |
