概述

APT32F172K6T6 是全國產、全自主知識產權的高性能高可靠性單片機。APT32F172K6T6單片機面向的應用為變頻控制,馬達驅動,功率檢測等應用。

產品亮點

  • 超低功耗,靜態電流小于1uA
  • 最多8個大電流驅動管腳
  • 支持3組6路互補帶死區PWM輸出,可與比較器聯動
  • 多達30個GPIO,均支持外部中斷
  • 最多支持8X8 LED硬件掃描
  • 獨立模擬比較器,內部248個參考電壓

典型應用

  • 電烤箱

  • 電壓力鍋

  • 電磁爐

  • BLDC電機

  • 血氧儀

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

SWD調試接口

存儲器

64Kbytes內部閃存,其中4Kbytes可做數據閃存

支持ISP保護,保護區域大小可配置

閃存的User Option配置支持修改復位源

6Kbytes的內部SRAM

模擬外設

18路12位ADC輸入通道

最快1MPSPS采樣速率

5個獨立模擬比較器,可獨立選擇內部248個參考電壓
輸入可以和ADC以及運放共用管腳

2個運算放大器,輸出可做ADC采樣輸入

通訊接口與IO

1組I2C接口

2組UART接口,1組為增強型USART

1組SPI接口

30個GPIO,所有IO都支持外部中斷

8個大電流驅動管腳

支持8X8LED硬件掃描

電源時鐘與復位

工作電壓:2.4V~5.5V

工作溫度:-40℃~85℃

外部晶振32.768K~48MHz

內部晶振20MHz

內部輔振500KHz/3MHz

支持低功耗模式

外部晶振失效監測

復位源監測和管理,可配置的低電壓復位和低電壓檢測

定時器

3個16位定時器TC0,支持三路互補
PWM輸出,TC0擁有96MHz HFCLK可選

1個32位定時器TC1

1個16位2路同步精簡定時器TC2

1個16位時鐘定時器TC3

1個16位增強型獨立PWM,支持3路帶
死區控制的互補輸出,可與比較器聯動

1個獨立看門狗定時器

1個載波頻率發生器

1個系統定時器

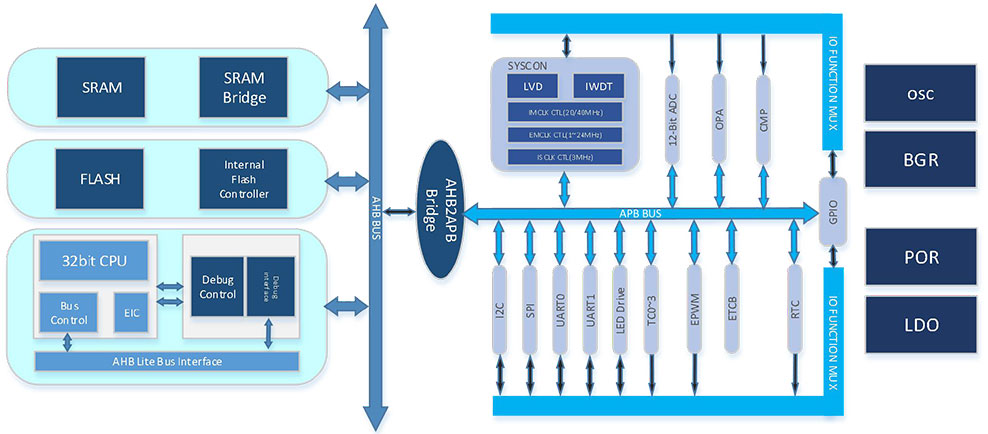

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO FLASH RAM Dflash Timer EPWM UART IIC SPI PWM ADC LED Driver CMP OPA DEEP SLEEP PACKAGE
APT32F172K8T6 2.4v~5.5v -40~85 40MHz 32 30 8 60-64k 6k 0-4k 5X16bit,1X32bit 1 2 1 1 12ch 12bitx18ch 8Comx8Seg 5 2 0.7uA LQFP32
APT32F172K8U6 2.4v~5.5v -40~85 40MHz 32 30 8 60-64k 6k 0-4k 5x16bit,1x32bit 1 2 1 1 12ch 12bitx18ch 8Comx8Seg 5 2 0.7uA QFN32
APT32F172H8S6 2.4v~5.5v -40~85 40MHz 24 22 4 60-64k 6k 0-4k 5x16bit,1x32bit 1 2 1 1 12ch 12bitx15ch 4Comx6Seg 5 2 0.7uA SSOP24
