概述

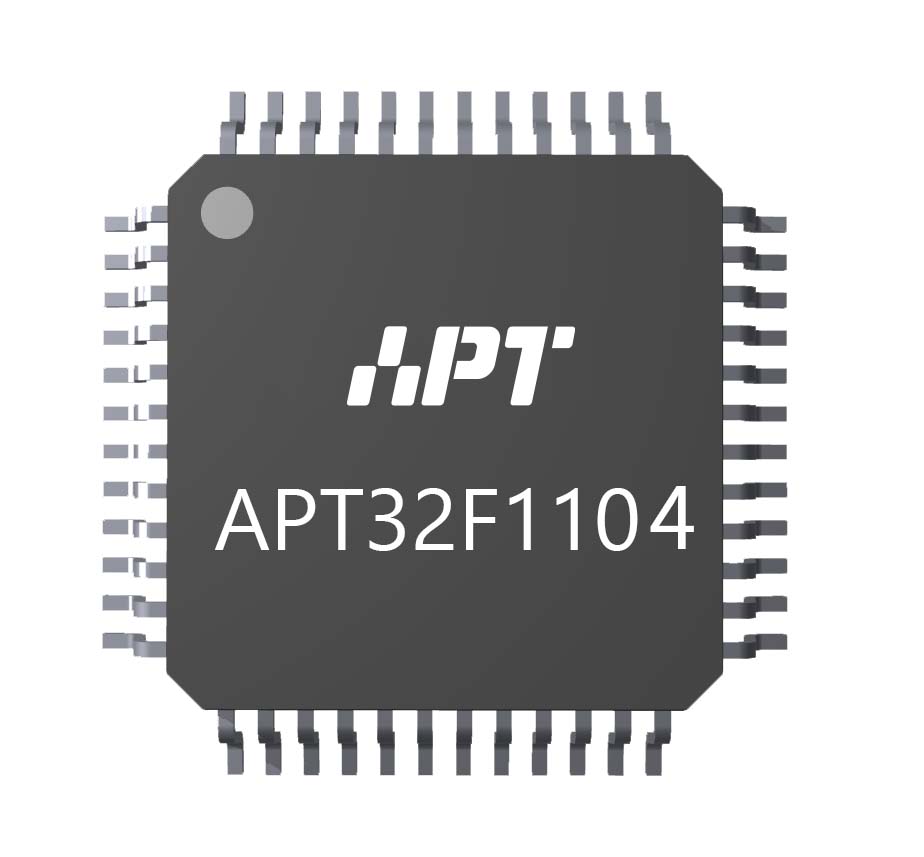

APT32F1104由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。 APT32F1104系列單片機面向的應用為家電以及便攜設備等。



驅動下載



產品亮點

  • 內部模塊互聯觸發
  • 支持硬件CRC
  • 支持3組6路互補帶死區模式的PWM輸出
  • RTC功能,獨立除法器
  • 多達44個GPIO,均支持外部中斷
  • 支持8COMx26SEG或4COMx30SEG驅動
  • 內含256Bytes 不掉電SRAM
  • 4通道DMA

典型應用

  • 血氧儀

  • 洗衣機

  • LORA模塊

  • 無線充

  • 智能燈

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

多達32個中斷源,優先級可配置

內置事件觸發控制器,
支持片內模塊互聯觸發

獨立硬件除法器

1x4通道DMA控制器

存儲器

32/64Kbytes內部閃存,支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

8Kbytes的內部SRAM

內含256Bytes 不掉電SRAM

支持96bit UID功能

模擬外設

19路12位ADC輸入通道,支持內外部VREF,
最快1MSPS轉換速度

支持Cap-bias與R-bias配置,最大4 COM x 30 SEG或8 COM x 26 SEG模式LCD驅動

通訊接口與IO

1組I2C接口

3組UART接口

1組USART接口

1組SPI接口

1組SIO

44個GPIO,所有IO都支持外部中斷

電源時鐘與復位

工作電壓:1.8V~5.5V

工作溫度:-40℃~85℃

外部晶振32.768k~24MHz

外部副振蕩32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理,配置的低電壓
復位和低電壓檢測

定時器

1個24位內核定時器CORET

1個獨立看門狗定時器IWDT

1個窗口看門狗WWDT

1個16位增強型定時器,支持4路獨立
或3組6路互補PWM輸出,支持死區控制

1個24位2路同步定時器GPTA0,支持PWM

1個16位2路同步定時器GPTA1,支持PWM

2個16位3路同步定時器GPTB0~B1,支持PWM,支持互補帶死區

1個16位計數器COUNTERA

2個16位基本計時TIMER BT

1個16位RTC

1個16位低功耗定時器LPT

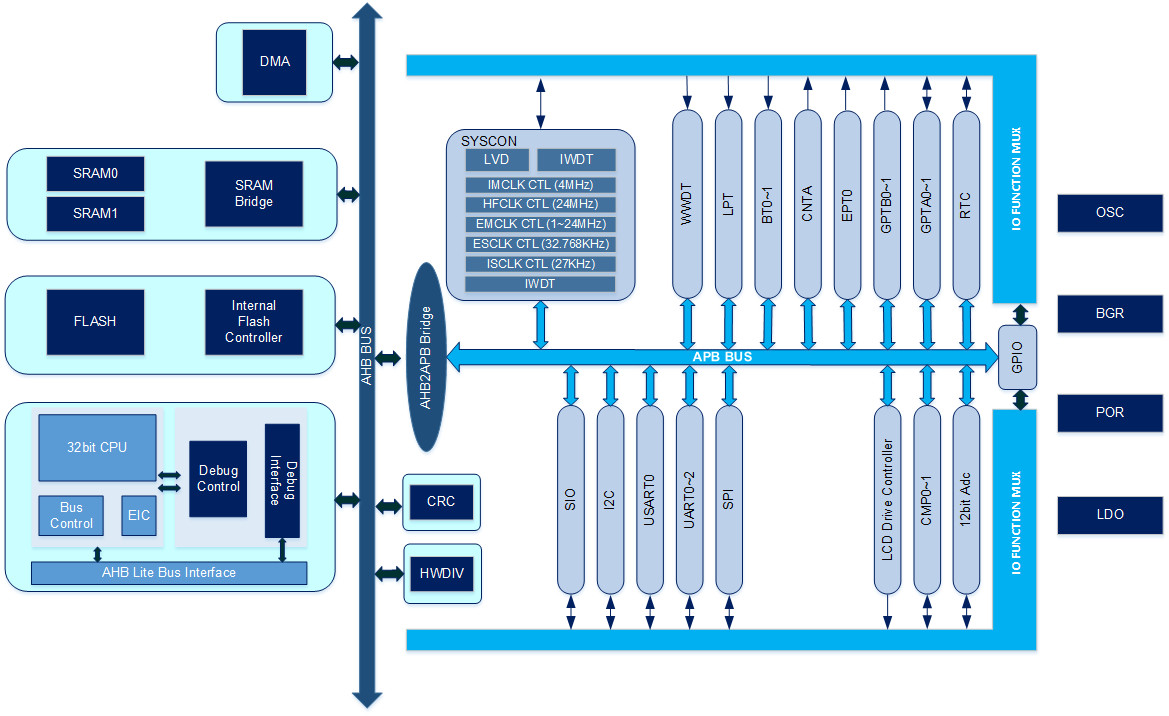

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT GPTA GPTB UART USART IIC SPI SIO HSIO PWM ADC CMP LCD Deep Sleep Shut Down PACKAGE
APT32F1104C8T6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k+0.25k 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bitx18ch 12bitx19ch 2 8comx26seg 4comx30seg 10uA 1.5uA LQFP48
APT32F1104C8T8 1.8v~5.5v -40~105 48MHz 48 44 64k 8k+0.25k 2k 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bitx18ch 12bitx19ch 2 8comx26seg 4comx30seg 10uA 1.5uA LQFP48
