概述

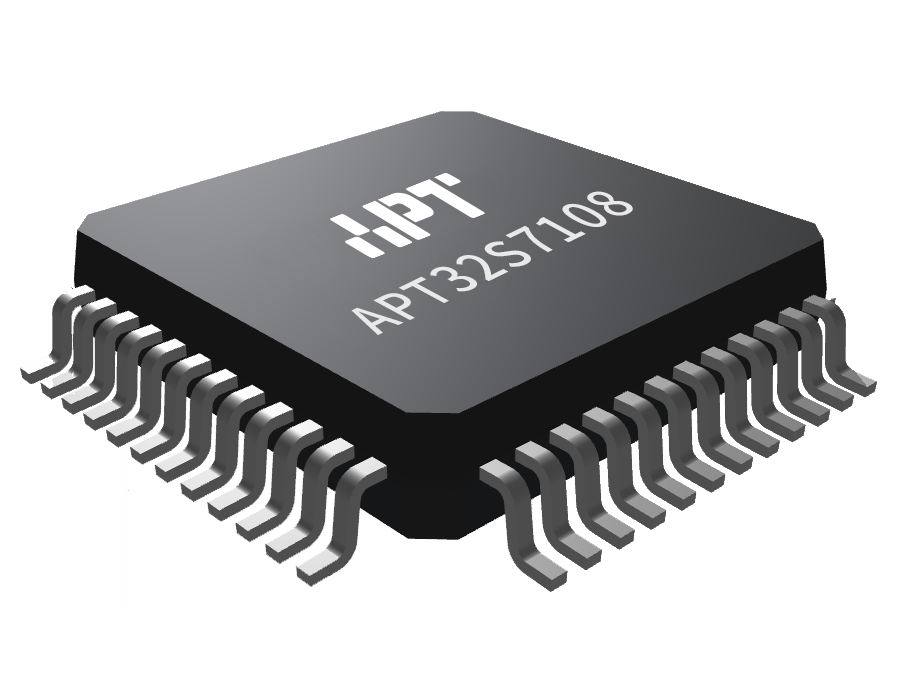

APT32S7108是由愛普特電子推出的基于RISC CPU內核開發的32位高性能單片機系列。

產品亮點

  • RTC功能
  • 10個大電流驅動管腳
  • 支持3組6路互補帶死區模式的PWM輸出
  • 4通道DMA
  • 支持硬件CRC，獨立除法器
  • 支持8COM*26SEG或4COM*30SEG LCD驅動
  • 2路模擬比較器
  • 最多支持44個GPIO，均外部中斷
  • 支持8*10點陣LED驅動
  • 內部模塊互聯觸發
  • 32路touchkey，硬件觸控觸控，環境自適應，低功耗
  • 易于開發工具、圖形化調試工具、SDK組件

典型應用

  • 溫控器

  • 智能控制面板

  • 咖啡機

  • 智能門鎖

  • 冰箱

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

多達32個中斷源，優先級可配置

內置時間觸發控制器，
支持片內模塊互聯觸發

獨立硬件除法器

存儲器

32/64Kbytes內部閃存，支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

8Kbytes的內部SRAM

內含256Bytes 不掉電SRAM

支持96bit UID功能

模擬外設

19路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度

32路觸摸按鍵

支持2個獨立模擬比較器

通訊接口與IO

1組I2C接口

3組UART接口

1組USART接口

1組SPI接口

1組SIO接口

10個大電流驅動管腳

44個GPIO，所有IO都支持外部中斷

支持8COM*26SEG或4COM*30SEG LCD驅動

支持8*10點陣LED驅動

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃

外部晶振32.768k~24MHz

外部副振蕩32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理，配置的低電壓
復位和低電壓檢測

定時器

1個24位內核定時器CORET

1個獨立看門狗定時器IWDT

1個窗口看門狗WWDT

1個16位增強型定時器，支持4路獨立
或3組6路互補PWM輸出，支持死區控制

1個24位2路同步定時器GPTA0，支持PWM

1個16位2路同步定時器GPTA1，支持PWM

2個16位3路同步定時器GPTB0~B1，支持PWM，支持互補帶死區

1個16位計數器COUNTERA

2個16位基本計時TIMER BT

1個16位RTC

1個16位低功耗定時器LPT

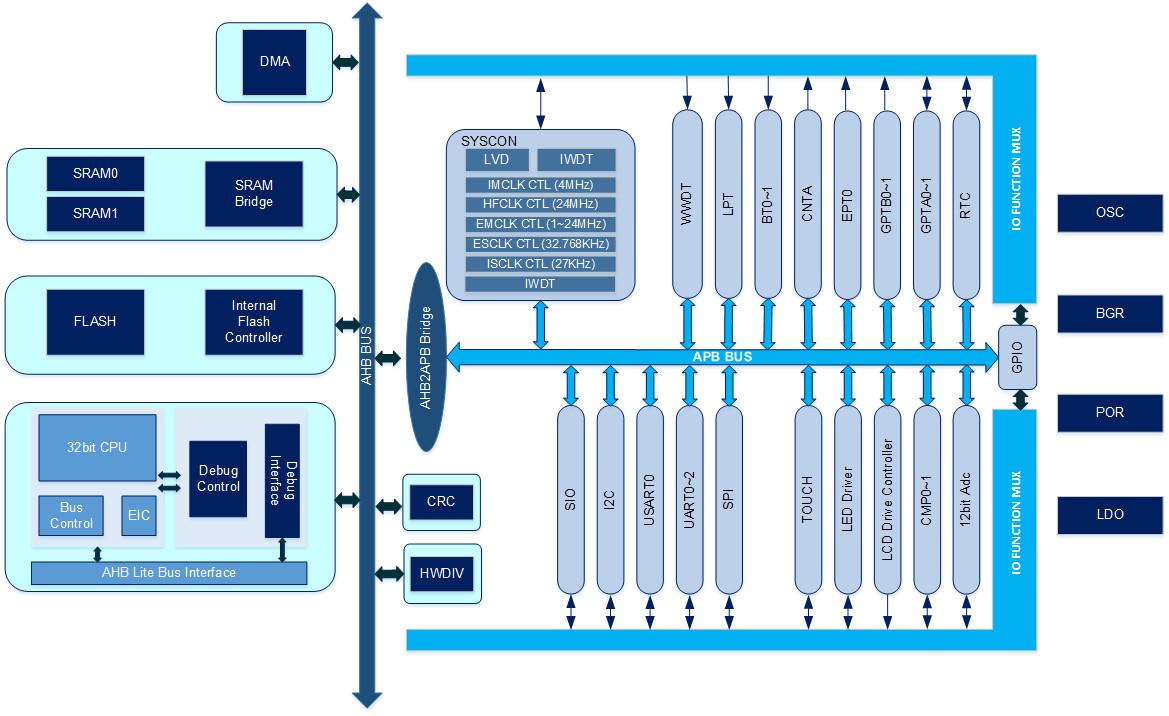

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT GPTA GPTB UART USART IIC SPI SIO HSIO PWM ADC CMP Touch LED Driver LCD Deep Sleep Shut Down PACKAGE
APT32S7108C8T6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA LQFP48
APT32S7108C6T6 1.8v~5.5v -40~85 48MHz 48 44 32k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA LQFP48
APT32S7108C8U6 1.8v~5.5v -40~85 48MHz 48 44 64k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA QFN48
APT32S7108C6U6 1.8v~5.5v -40~85 48MHz 48 44 32k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx19ch 2ch 32ch 10comx8seg 8comx26seg4comx30seg 10uA 1.5uA QFN48
APT32S7108S8T6 1.8v~5.5v -40~85 48MHz 44 41 64k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx17ch 2ch 30ch 10comx8seg 8comx25seg4comx29seg 10uA 1.5uA LQFP44
APT32S7108S6T6 1.8v~5.5v -40~85 48MHz 44 41 32k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 10 16bit,18ch 12bitx17ch 2ch 30ch 10comx8seg 8comx25seg4comx29seg 10uA 1.5uA LQFP44
APT32S7108K8T6 1.8v~5.5v -40~85 48MHz 32 29 64k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA LQFP32
APT32S7108K6T6 1.8v~5.5v -40~85 48MHz 32 29 32k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA LQFP32
APT32S7108K8U6 1.8v~5.5v -40~85 48MHz 32 29 64k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8comx15seg4comx19seg 10uA 1.5uA QFN32
APT32S7108K6U6 1.8v~5.5v -40~85 48MHz 32 29 32k 8k+0.25K 2k √ 4ch 1 1 2 1 1 1 1 2 2 3 1 1 1 1 6 16bit,18ch 12bitx12ch 2ch 20ch 6comx8seg 8com15seg4comx19seg 10uA 1.5uA QFN32
