概述

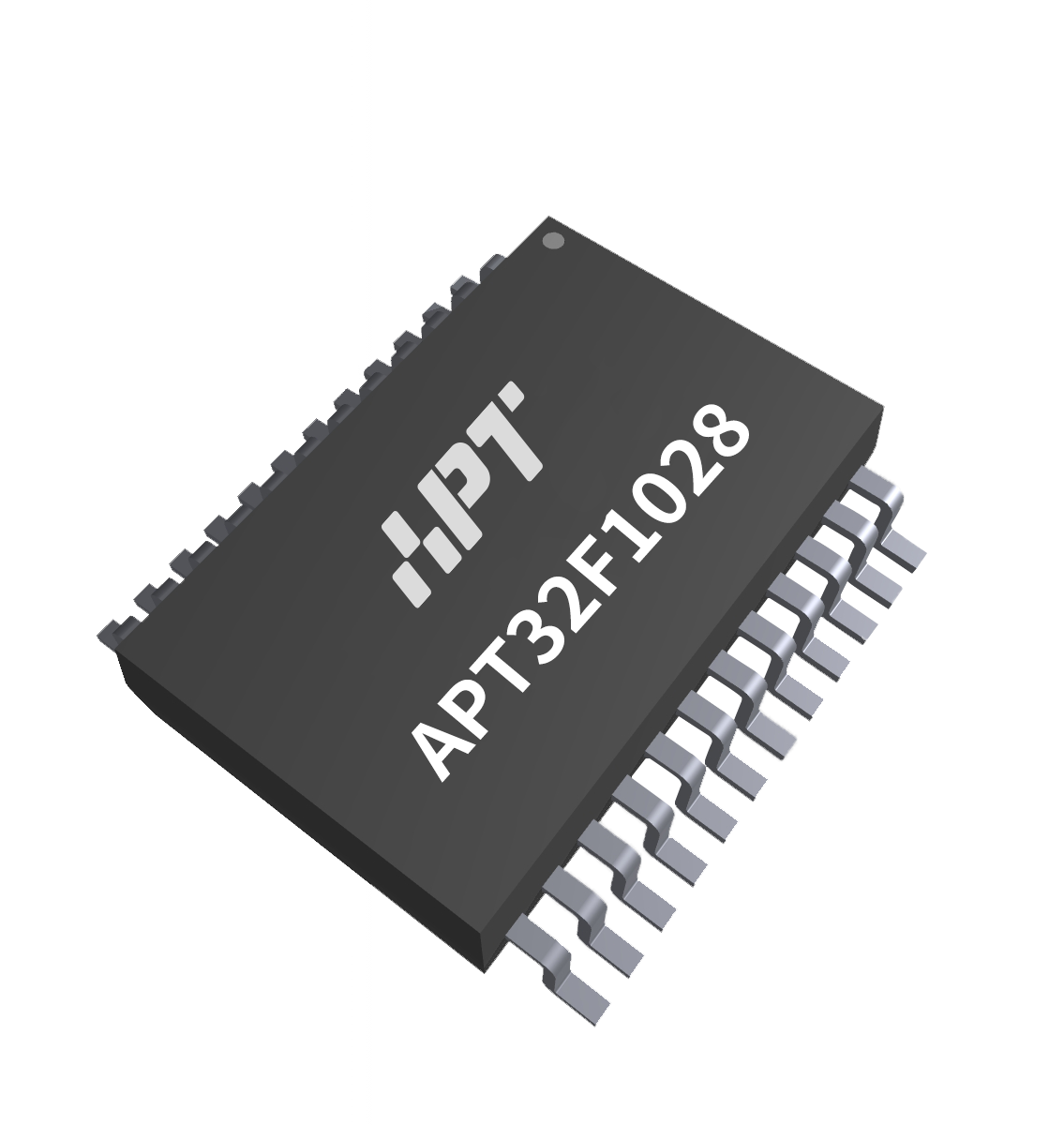

APT32F1028是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32F1028單片機面向的應用為工業控制,觸控家電,消費電子設備,可穿戴設備等應用。

產品亮點

  • RTC功能
  • 支持硬件CRC
  • 最多17路touch key,硬件觸控,環境自適應,低功耗
  • 4個大電流驅動管腳
  • 支持3組6路互補帶死區模式的PWM輸出
  • 多達22個GPIO,支持TTL電平輸入,均支持外部中斷
  • 內部模塊互聯觸發
  • FVR模式16路電容式觸摸按鍵,支持動態10V CS
  • 易用的開發工具、圖形化調試工具、SDK組件
  • 32位5周期硬件除法器

典型應用

  • 料理機

  • 電機驅動

  • 變頻電源

  • 智能暖風機

  • 掃地機器人

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

32個中斷源,優先級可配置

內置時間觸發控制器,
支持片內模塊互聯觸發

獨立硬件除法器

存儲器

32/64Kbytes內部閃存,支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

4Kbytes的內部SRAM

支持96bit UID功能

模擬外設

16路12bit ADC輸入通道,支持內外部VREF,
最快1MSPS轉換速度

17路觸摸按鍵

通訊接口與IO

1組I2C接口

3組UART接口

1組SPI接口

1組SIO接口

4個大電流驅動管腳

22個GPIO,所有IO都支持外部中斷
通訊口支持TTL電平輸入

電源時鐘與復位

工作電壓:1.8V~5.5V

工作溫度:-40℃~85℃

外部晶振400k~24MHz/32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器24M/48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理,可配置的
低電壓復位和低電壓檢測

定時器

1個16位定時器EPT,支持4路獨立或3組互補輸出,支持死區

1個16位定時器GPT,支持2路PWM

1個獨立看門狗定時器

1個16位計數器COUNTERA,
支持載波頻率發生器

1個系統定時器

1個8位WWDT

1個16位RTC

1個16位基本計時TIMER BT

1個16位低功耗定時器LPT

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO Flash RAM Dflash HWD IWDT WWDT BT CNTA RTC LPT EPT GPT UART IIC SPI SIO TTL PWM ADC Touch Deep Sleep PACKAGE
APT32F1028H8S6 1.8v~5.5v -40~85 48MHz 24 22 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SSOP24
APT32F1028H6S6 1.8v~5.5v -40~85 48MHz 24 22 4 32k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SSOP24
APT32F1028H8M6 1.8v~5.5v -40~85 48MHz 24 22 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SOP24
APT32F1028H6M6 1.8v~5.5v -40~85 48MHz 24 22 4 32k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 17ch 5uA SOP24
APT32F1028F8M6 1.8v~5.5v -40~85 48MHz 20 18 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA SOP20
APT32F1028F6M6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA SOP20
APT32F1028F8U6 1.8v~5.5v -40~85 48MHz 20 18 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN20
APT32F1028F6U6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN20
APT32F1028E8M6 1.8v~5.5v -40~85 48MHz 16 14 4 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16
APT32F1028E6M6 1.8v~5.5v -40~85 48MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16
