概述

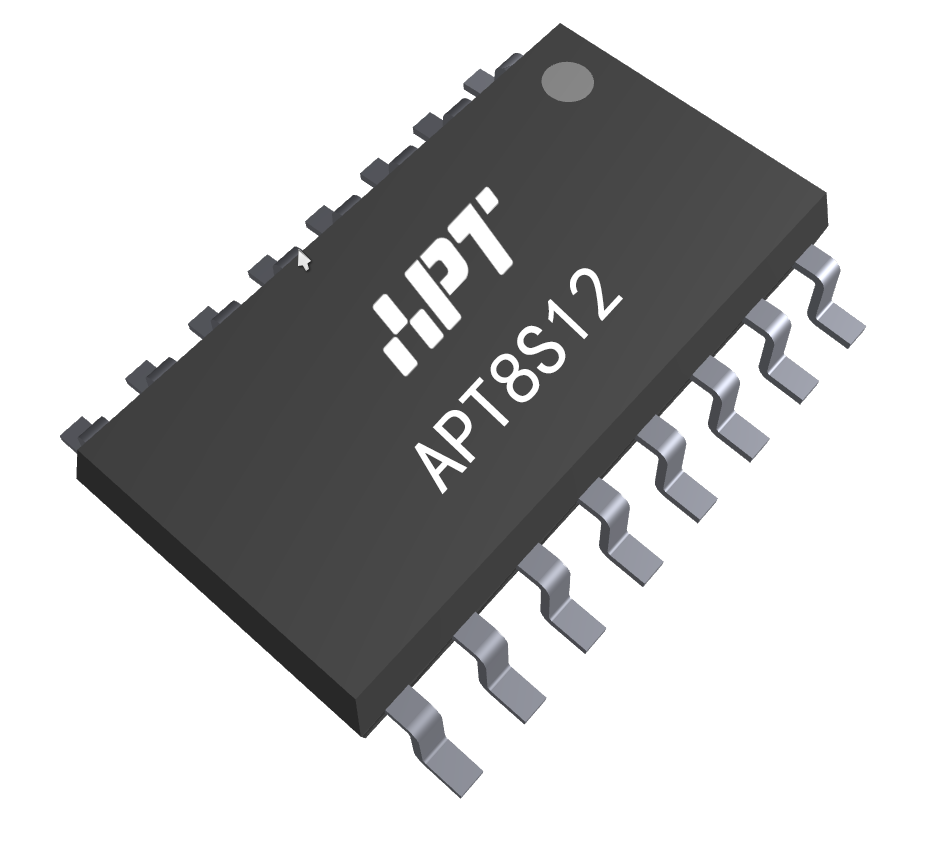

APT8S12X是由愛普特微電子推出的基于RISC CPU內核開發的具有touch模塊的32位高性能高可靠性單片機。面向的應用為智能家電等應用。



產品亮點

  • 高抗干擾
  • 環境參數自適應
  • 支持多種非導電面板介質
  • 最高分辨率達255級
  • 應用電路簡單，外圍器件少
  • 同時支持Slider和Wheel模式
  • 支持觸摸喚醒和指令喚醒兩種模式

典型應用

  • 智能控制面板

  • 智能音響

  • 智能臺燈

  • 滑環滑條示例

  • 調光燈

重要特色

工作條件

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃

相關特性

抗干擾特性高，EFT可以達到±4KV

可以過傳導CS 10V測試

應用電路簡單，外圍器件少

通訊接口

UART

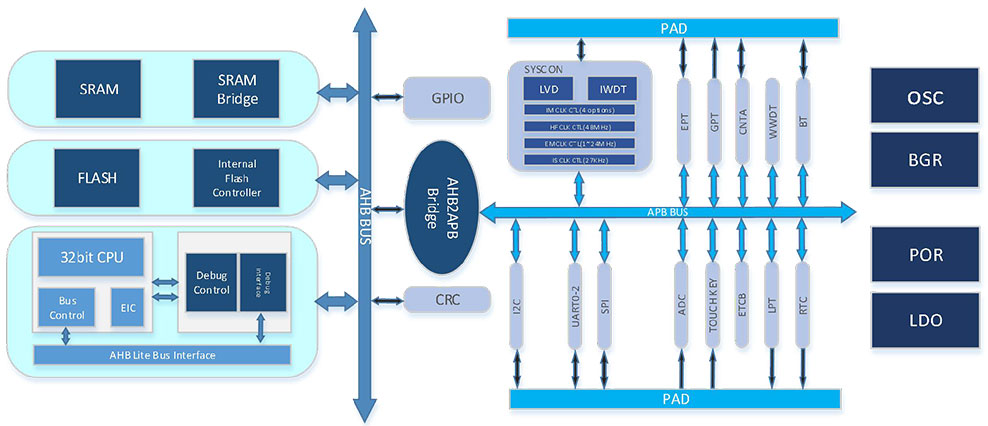

模塊框圖

選型表

Part NO. Op.Volt Temp SLIDER WHEEL UART INT Resolution Cover Thickness PACKAGE Working Current Touch Wakeup Command Wakeup
APT8S12M 1.8v~5.5v -40~85 √ √ √ √ 255 2mm SOP16 3mA 45uA 5uA
