APT32F171是由愛普特微電子推出的基于平頭哥半導體 (T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含8Kbytes SRAM,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型定時器,每個TIMER支持4路PWM輸出功能,支持互補帶死區模式,三個16位同步定時器,支持三路互補PWM輸出,12位高精度的ADC,支持內部/外部CREF輸入等功能。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種電機應用,如電鉆,筋膜槍,吹風機等白色家電,智能小家電,個護健康的應用場景。

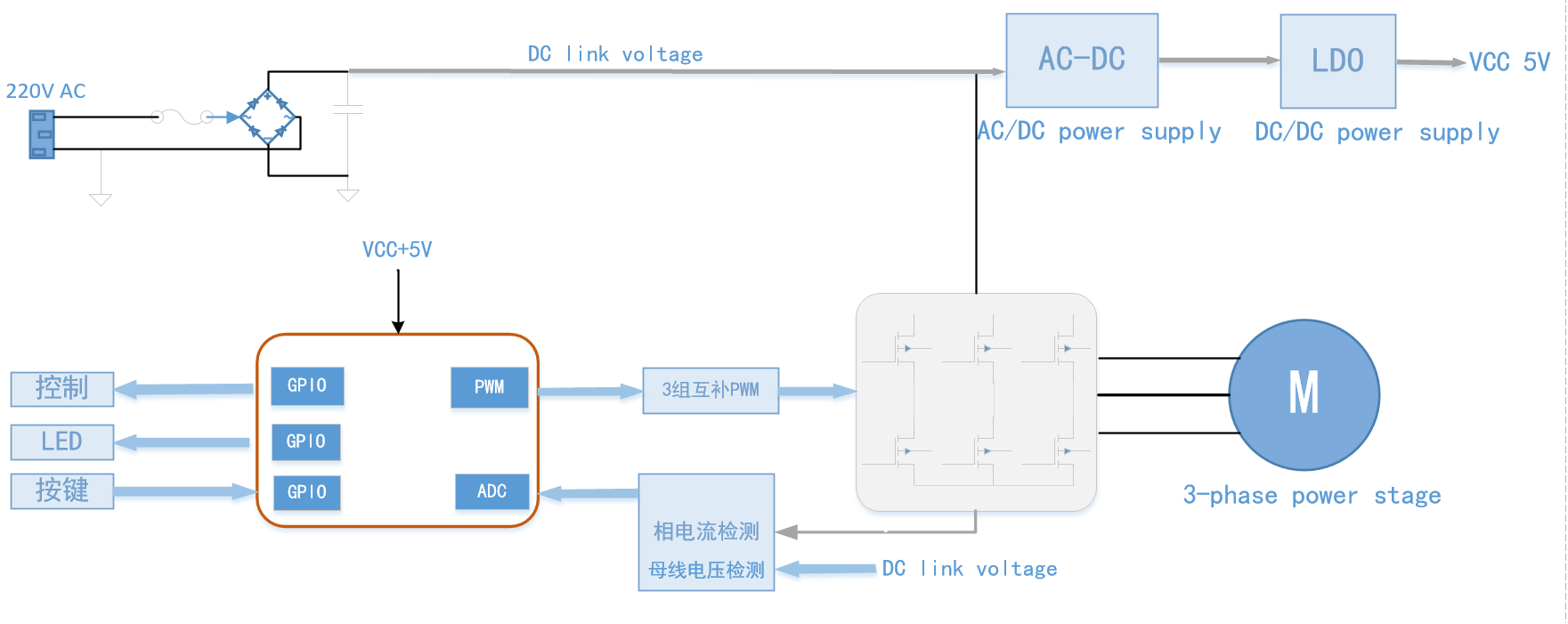

方案框圖

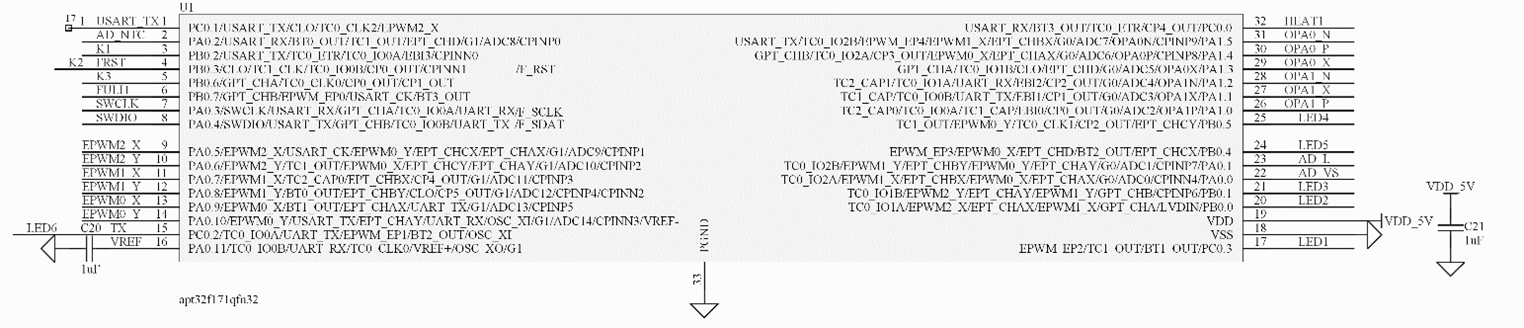

電路圖


MCU使用資源

  • 16位增強型脈寬調制模塊 EPWM:輸出3路死區可調的互補輸出PWM驅動MOS管控制三相電機
  • 運算放大器 OPAMP:2路獨立的運算放大器用于相電流的檢測
  • ADC:檢測母線電壓的檢測和MOS管溫度的檢測
  • GPIO:6個普通IO普通IO做LED COM;3個IO用于加熱絲的控制;3個IO用于輕觸開關的按鍵輸入檢測

方案特點

  • 電壓范圍:AC160-220V; 功率范圍:50W-150W; 閉環方式:速度閉環 功率閉環; 控制方式:雙電阻無感FOC控制
  • 穩定閉環: 功率閉環:波動小于0.5%(50W-150W); 速度閉環:波動小于0.4%(10000RPM-80000RPM)
  • 快速啟動: 電機從靜止到最高轉速只需0.5S,啟動平穩不抖動
  • 精準恒溫控制: 硬件PID溫度控制,可實現300次/S溫度檢測,溫度控制精度小于1°
  • 風口堵轉檢測: 通過匹配吸入功率,實時檢測電機運行狀態,實現堵風口精確報警
  • 安全可靠的保護功能: 過欠壓保護、過流保護、堵轉保護、缺相保護、功率保護、啟動保護
  • 控制板電路簡單,元器件少,降低成本,提高系統可靠性
  • 使用內部集成的運算放大器,減少外圍器件,增益可配置
  • 最快轉換速率1MSPS的12位ADC,內部高精度電壓參考源,保證精準的ADC采集
