芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含4Kbytes SRAM,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,12位高精度的ADC,觸摸檢測等功能。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用,如電熱杯、洗衣機、電冰箱、暖風機、電動牙刷等家電的觸控控制面板

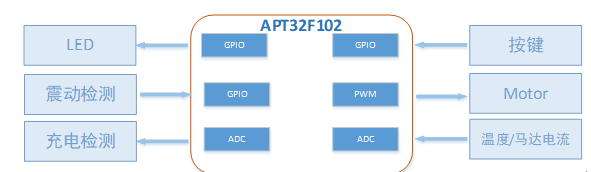

方案框圖

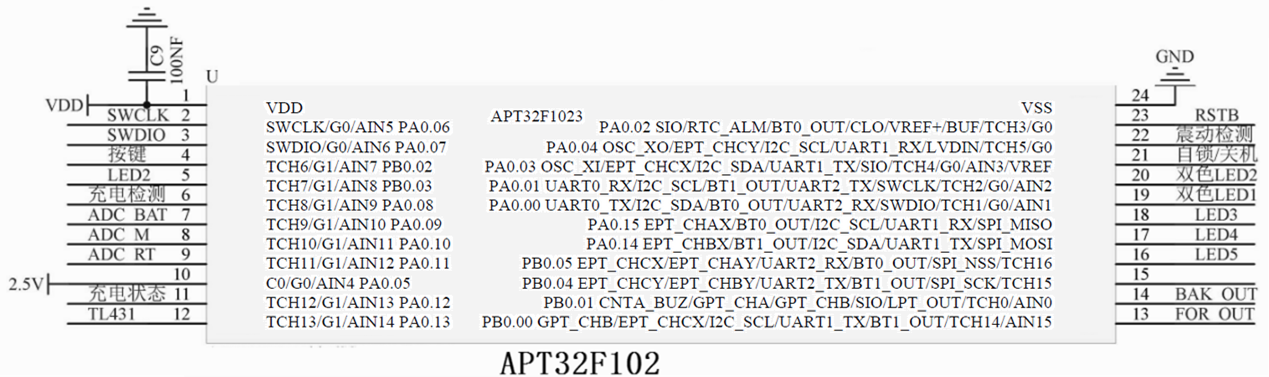

電路圖


MCU使用資源

  • 1個Coret定時器:100US定時,作為PWM周期與占空比調節基數和系統的基礎時鐘
  • 13個GPIO:4個IO 機械按鍵和振動輸入,充電和充電狀態;6個IO LED指示輸出;2個IO 牙刷馬達驅動信號輸出;1個IO 電源電子開關自鎖輸出
  • 3個ADC:1個ADC 檢測溫度;1個ADC 檢測電池電壓;1個ADC 檢測馬達電流

方案特點

  • 控制板電路簡單,元器件少
  • 靈活的力度控制,刷牙、洗牙、潔牙等
  • 待機功耗5uA,待機時按鍵和振動傳感器喚醒
  • 最快轉換速率1MSPS的12位ADC,保證精準的ADC采集
  • 高抗干擾性,產品通過CS 10V,EFT ±4KV測試
