芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含4Kbytes SRAM,支持外部晶振32KHz ~ 24 MHz,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,豐富的定時器資源,豐富的通信接口UARTSPI等功能。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用,如智能家電、物聯網應用等方案。

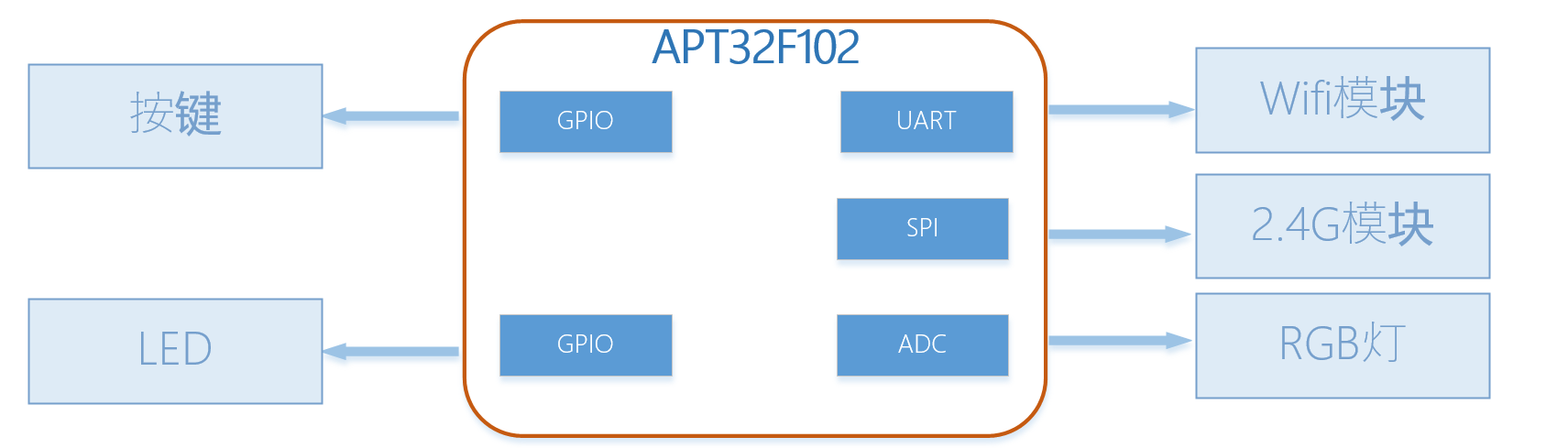

方案框圖

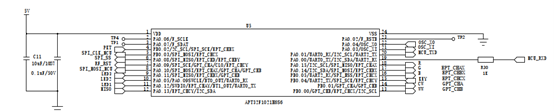

電路圖


MCU使用資源

  • BT定時器:基礎定時,用作系統的基礎時鐘
  • GPIO:1個IO口用于按鍵檢測;3個IO口用作控制LED 提示狀態
  • PWM:使用EPT輸出3路PWM控制RGB燈;使用GPT輸出2路PWM控制冷暖燈
  • UART:用于與wifi模塊進行通信控制
  • SPI:用于與2.4G模塊進行信息交互控制
  • IFC:用于存儲數據

方案特點

  • 控制板電路簡單,元器件少
  • 多種振蕩源選擇
  • 使用芯片豐富的定時器及PWM資源,可輸出控制多路燈條
  • 芯片內部集成UART 及SPI通信模塊,非常方便與外部模塊進行通信交互
  • IFC功能實現保存當前工作狀態及模式,重新來電后可恢復上一次工作狀態
  • 高抗干擾性,產品通過CS 10V 150KHz~230MHz動態測試,EFT ±4KV
