芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含4Kbytes SRAM,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,搭載大電流IO,12位高精度的ADC,觸摸檢測等功能。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用,除電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等家電的觸控控制面板外,還可以應用到電機的驅動控制,如筋膜槍、吸塵器、電動工具等,以下是咖啡機控制應用方案。

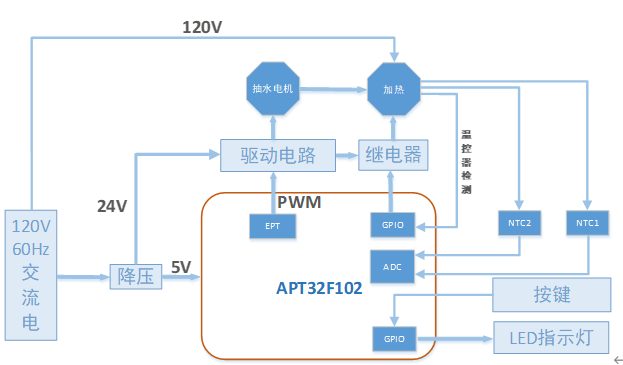

方案框圖

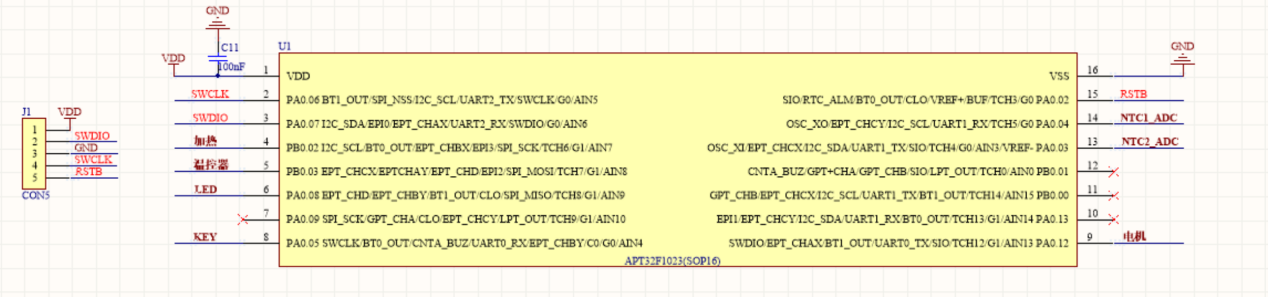

電路圖


MCU使用資源

  • CounterA定時器:基礎定時,用作系統的基礎時鐘
  • GPIO:1個IO輸出控制繼電器,1個IO輸入檢測溫控器,1個IO輸入檢測按鍵,1個IO輸出LED指示
  • EPT:輸出1路PWM控制水泵進水量
  • ADC:2路ADC檢測NTC

方案特點

  • 1路ADC檢測加熱管熱度,當加熱管熱度達到70度開始抽水,1路ADC檢測水溫,當水溫達到90度,開始控制水泵流量,通過水泵流量控制溫度
  • 水量抽完后,溫控器感溫后斷電,工作停止,指示燈熄滅
  • 支持熱咖啡、冷咖啡兩種模式
