芯片簡介
愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含8Kbytes SRAM,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,搭載大電流IO,12位高精度的ADC,6個比較器,2個運算放大器。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。
以上這些特性使該系列單片機可以廣泛地適用于各種應用,除電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等家電的觸控控制面板外,還可以應用到電機的驅動控制,如高速風筒、筋膜槍、吸塵器、電動工具等。

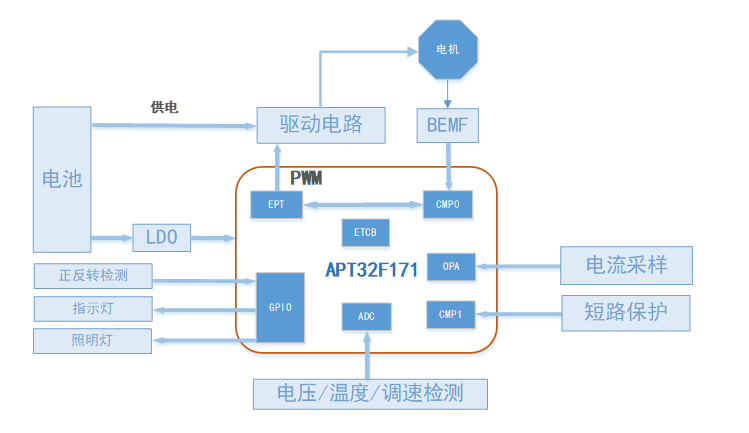

方案框圖

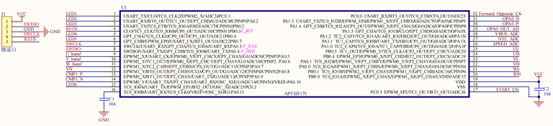

電路圖
MCU使用資源
-
GPIO:正反轉檢測,指示燈、照明燈控制
-
EPT:輸出3組互補PWM
-
ADC:電池溫度檢測、電壓檢測、調速器檢測
-
CMP:反電動勢過零檢測、短路保護
-
OPAMP:電流采樣
-
ETCB:配置模塊間互聯觸發
-
BTO:基本計數器,換向角度計算
-
BT1:基本計數器,系統時基
-
CORET:系統定時器,轉速計算
方案特點
-
芯片內置12位逐次逼近ADC,最大支持1M轉換速度;內置6個比較器、2個運算放大器,可通過比較器觸發EPT實現快速軟鎖止、硬鎖止功能,實現限流、過流、短路保護功能
-
電鉆方案屬于無感BLDC變化負載的應用,通過檢測反電動勢過零換向
-
匹配無感啟動算法,啟動穩定
-
轉速范圍大,響應速度快,轉速穩定
-
內置電量檢測功能、工作照明功能、電池溫度檢測功能、正反轉切換功能、故障指示功能
-
內置過壓保護、欠壓保護、過流保護、短路保護、過溫保護、堵轉保護、缺相保護功能
