芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含8Kbytes SRAM,豐富外設接口UART/SPI/IIC/RTC,支持硬件CRC,獨立硬件除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,12位高精度的ADC,觸摸檢測,LCD/LED驅動模塊等功能。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用,如電飯煲、洗衣機、電冰箱、烤箱,小家電,LED照明,工業控制,以及顯示面板等家電的觸控控制面板。

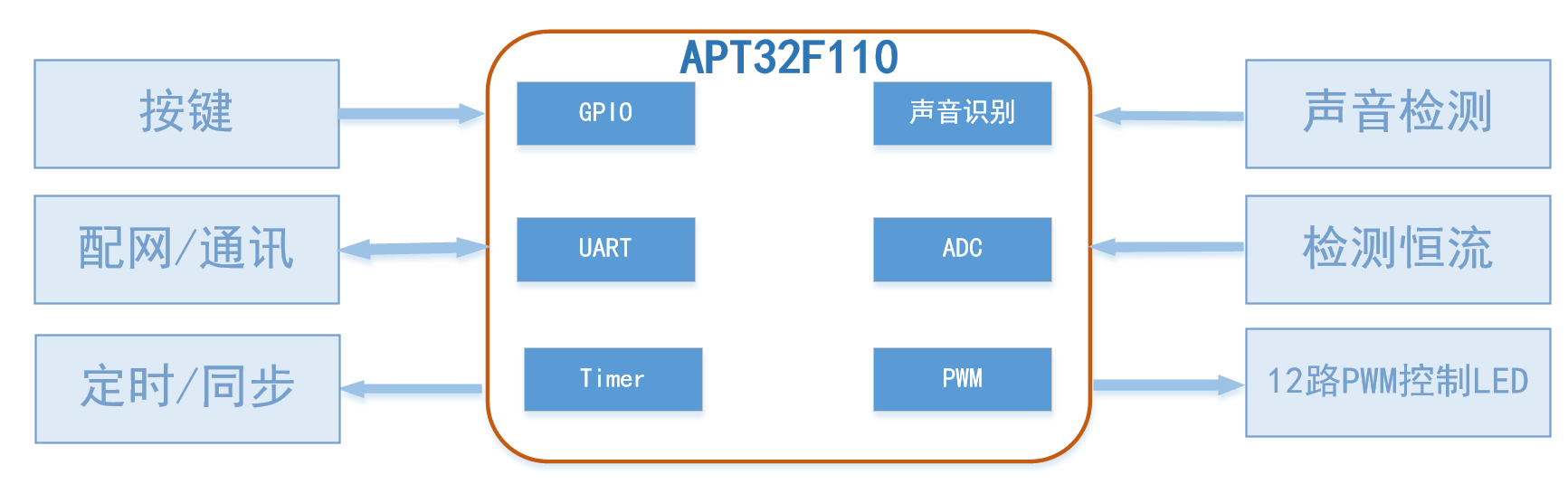

方案框圖

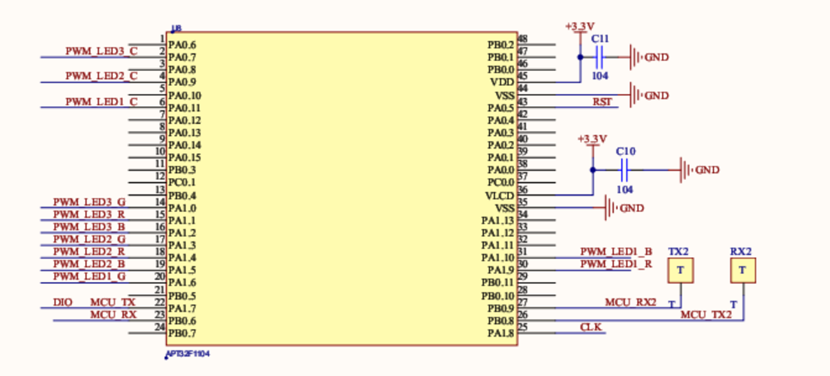

電路圖


MCU使用資源

  • BT定時器:基礎定時,用作系統的基礎時鐘
  • GPIO:1個IO做按鍵
  • PWM:12路同步PWM輸出
  • 聲音檢測:1路聲音檢測/2路UART語音識別
  • ADC:恒流檢測
  • UART:配網
  • IFC:用于存儲用戶設置數據

方案特點

  • 控制電路模塊化設計,外圍電路簡單
  • 方案實現WIFI模塊數據透?jìng)?,配網和多模式控制。支持RGB和CSV格式數據,顏色范圍寬
  • 支持語音/聲音識別
  • 保存客戶設置狀態
  • LED恒流驅動,自動檢測調整
  • 支持12路PWM輸出,每路單獨控制
  • 具備超高抗干擾性,產品通過CS 10V 150KHz~230MHz動態測試,EFT ±4KV;且經過嚴格的高低溫測試
