芯片簡介
愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，12位高精度的ADC，觸摸檢測等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。
以上這些特性使該系列單片機可以廣泛地適用于各種應用，如電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等家電的觸控控制面板

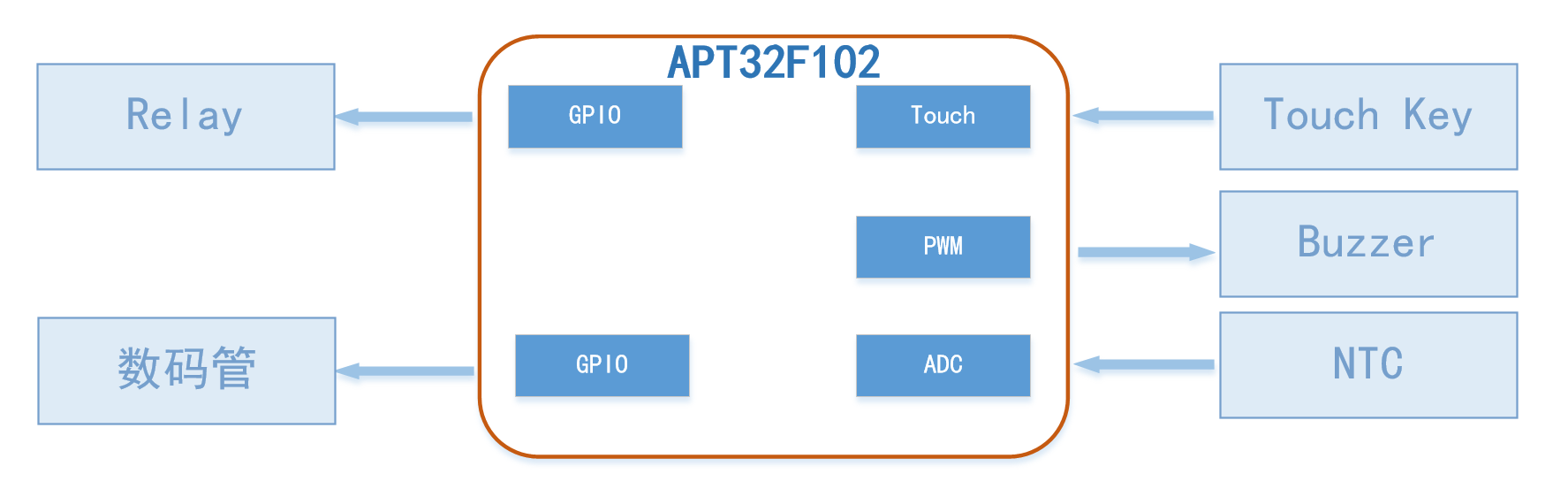

方案框圖

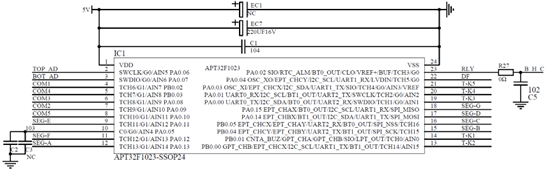

電路圖
MCU使用資源
-
CounterA定時器：基礎定時，用作系統的基礎時鐘
-
GPIO：四個大電流口做數碼管COM和1個普通IO做LED COM；9個IO用作數碼管SEG；1個IO做繼電器的控制
-
PWM：PWM和一個ADC口共用，做蜂鳴器PWM驅動
-
Touch key：5個touch key作為按鍵檢測
-
ADC：2個ADC 檢測溫度
-
低電壓檢測用于存儲數據
-
IFC用于存儲數據
方案特點
-
控制板電路簡單，元器件少
-
使用芯片自帶的大電流驅動IO做驅動數碼管，省去了使用數碼管驅動芯片
-
芯片集成觸摸功能，響應速度快，具備環境自校準功能
-
低電壓檢測功能可以實現掉電記憶，保存當前工作狀態，重新來電后可快速恢復到上一次工作狀態
-
最快轉換速率1MSPS的12位ADC，保證精準的ADC采集
-
高抗干擾性，產品通過CS 10V 150KHz~230MHz動態測試，EFT ±4KV；并經過嚴格的高低溫煲機測試，在-20℃環境和室溫直接快速變化時進行煲機煮飯測試
