目前人們的生活離不開各種各樣的便攜式電子產品,如手機、IPAD、電動牙刷等,如果還沿用過去的有線充電技術,其兼容性、通用性差,攜帶、充電不方便等缺點會給生活帶來一定的不便及,因此無線充電順勢而起。 愛普特基于其全國產高可靠32位MCU產品APT32F102X系列組成的無線充方案,可滿足多種充電需求,高性能、性價比高且自主可控。


方案特點

  • 提供5W、7.5W、10W、15W充電能力
  • 支持QC2.0適配器
  • 電壓&電流雙解碼,保障解碼穩健性
  • 12位ADC采集,確保信號轉換精度
  • 靜態和動態FOD反應迅速
  • 擁有溫度、電流、供電電壓、線盤電壓等信號限制及報警停機機制

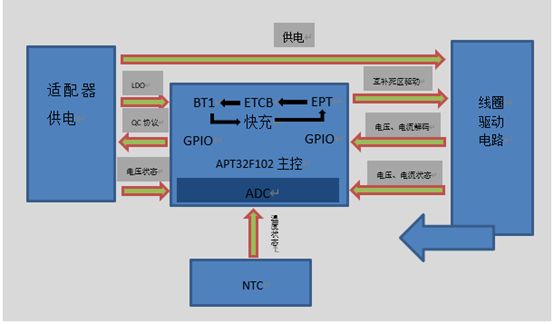

方案框圖

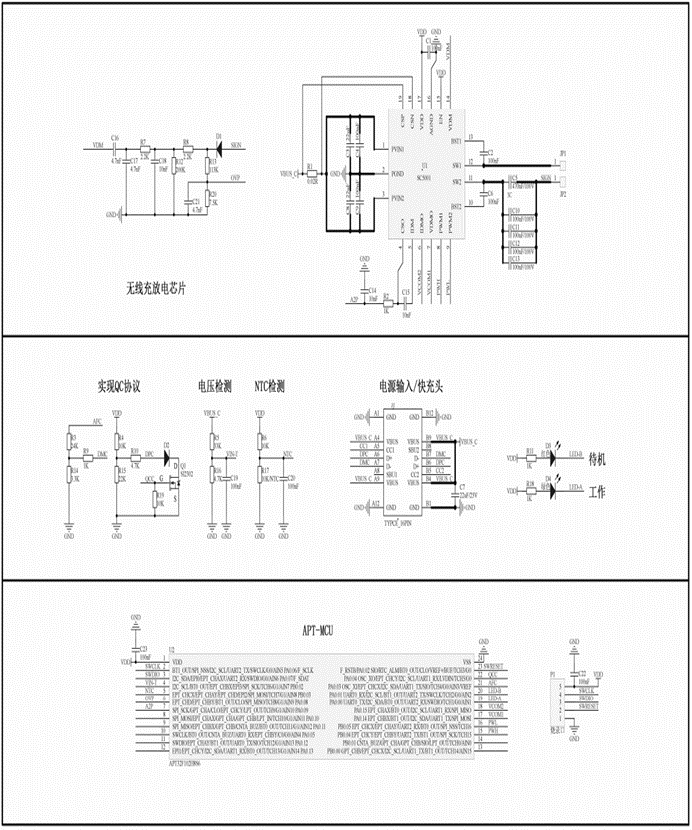

電路圖

APT32F102X芯片特性

  • 工作電壓范圍1.8V-5.5V
  • 主頻:48MHz
  • 片載64K(32Kbytes可選)程序閃存
  • 獨立2Kbytes數據閃存
  • 含4Kbytes SRAM
  • 高可靠性:ESD HBM±4KV、EFT±4KV動態、寬電壓高信噪比、動態CS 10V
  • 支持硬件CRC,獨立除法器
  • 支持低電壓檢測
  • 支持內部模塊互聯觸發
  • 支持3組6路互補帶死區模式的PWM輸出
  • 最多17路Touch key,硬件觸控,環境自適應,低功耗
  • 多達22個GPIO,均支持外部中斷
  • 16路12位ADC輸入通道,支持內外部VREF,最快1MSPS轉換速度
  • 易用的開發工具、圖形化調試工具、SDK組件

MCU使用資源

  • GPT定時器:基礎定時,用作系統的基礎時鐘
  • GPIO:兩個用于QC2.0協議,兩個用于電壓和電流解碼
  • EPT:應用1組互補帶死區PWM驅動充電線圈充電
  • BT0:工作在定時查詢方式,用于解碼電平寬度比對
  • BT1:工作在計數模式,用于快充調頻通信
  • ETCB:用于快充調頻,當PWM完成一次周期后驅使BT1計數一次
  • ADC:ADC配置為4路12位同時采集單次觸發工作方式

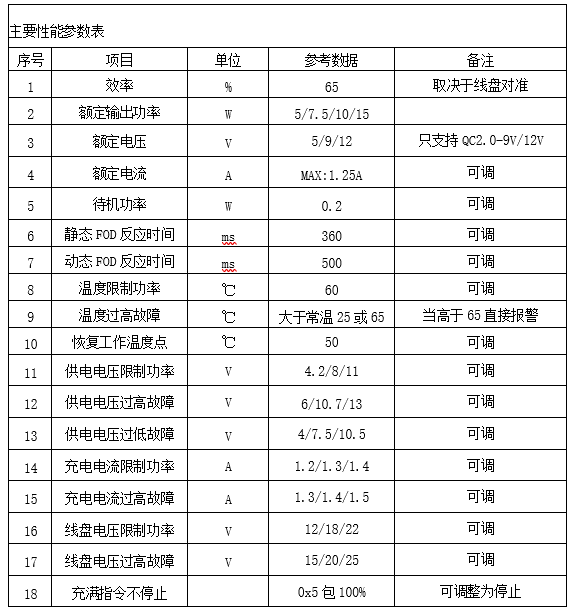

方案性能參數
