芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，12位高精度的ADC，觸摸檢測和靜電檢測等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用，同時在專業領域也可以大顯身手。

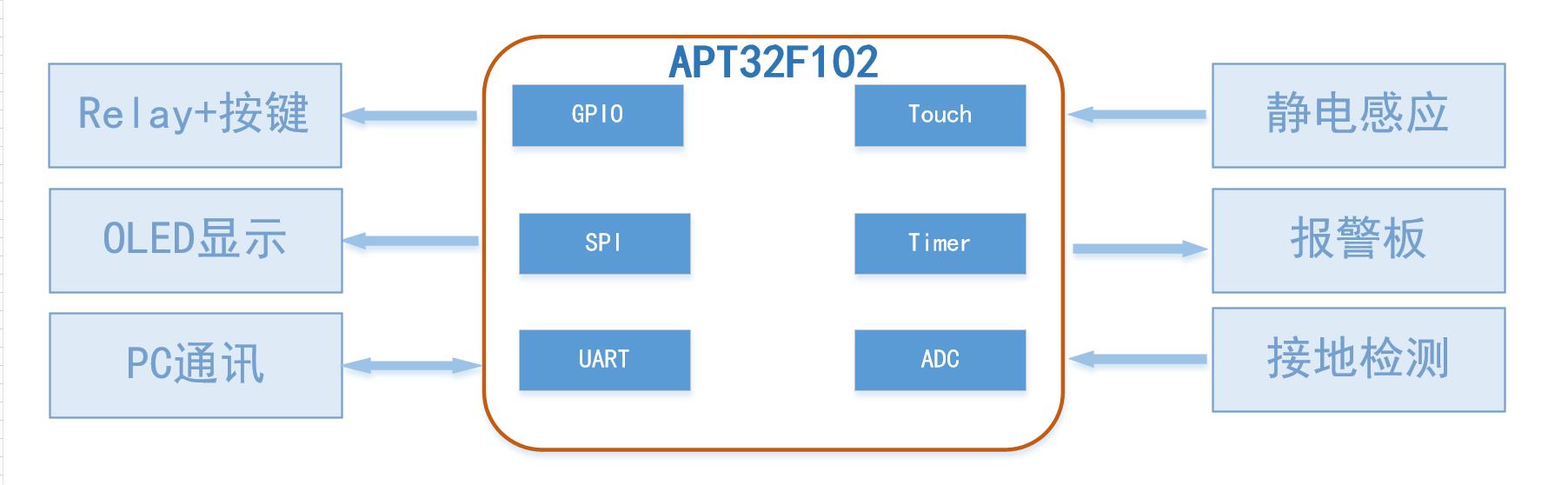

方案框圖

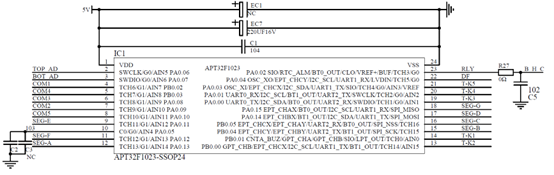

電路圖


MCU使用資源

  • BT0定時器:報警定時器
  • GPIO:4個IO用作按鍵識別、1個IO做繼電器的控制
  • UART：數據通信和配置
  • Touch：2個touch key作為靜電檢測接口
  • ADC：1個ADC 檢測接地情況
  • SPI：驅動OLED顯示屏
  • IFC：用于存儲數據

方案特點

  • 控制板電路簡單，元器件少
  • 使用102芯片內部獨特的電路結構和算法，識別外部靜電量的變化
  • 自動識別設備接地狀態，檢測人體是否靠近，并報警處理
  • 靜電門檻可根據現場情況，進行獨立設置，并記錄
  • 快速消除人體靜電
  • 高抗干擾性，可在室外，工廠，潮濕環境下可靠工作

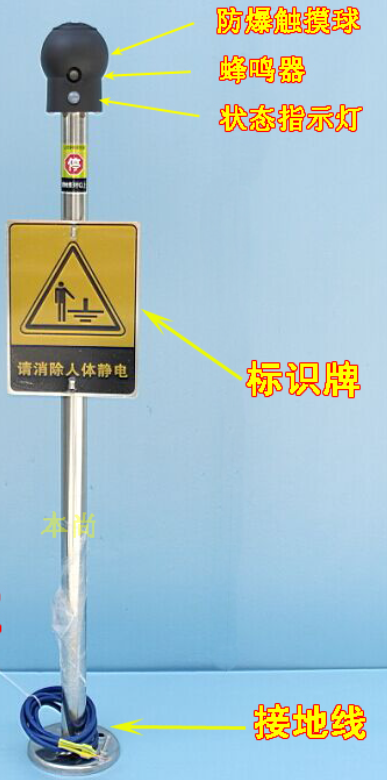

    • 產品形態
