芯片簡介

    愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機,工作電壓范圍1.8V-5.5V,主頻最高可達48MHz,片載64K(32Kbytes可選)程序閃存,獨立2Kbytes數據閃存,含4Kbytes SRAM,支持外部晶振32KHz ~ 24 MHz,所有GPIO均可配置為外部中斷,豐富外設接口,支持硬件CRC,獨立除法器,支持低電壓檢測,支持內部模塊互聯觸發,搭載增強型PWM,豐富的定時器資源,豐富的通信接口UARTSPII2C等。APT32系列芯片,具備寬電壓、高信噪比,優異的EFT、CS、ESD性能,CS通過10V 0.15~230MHz A級測試,EFT通過±4KV A級測試,ESD通過HBM 4000V,MM200V,CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用,如小家電、物聯網、消費電子等方案。

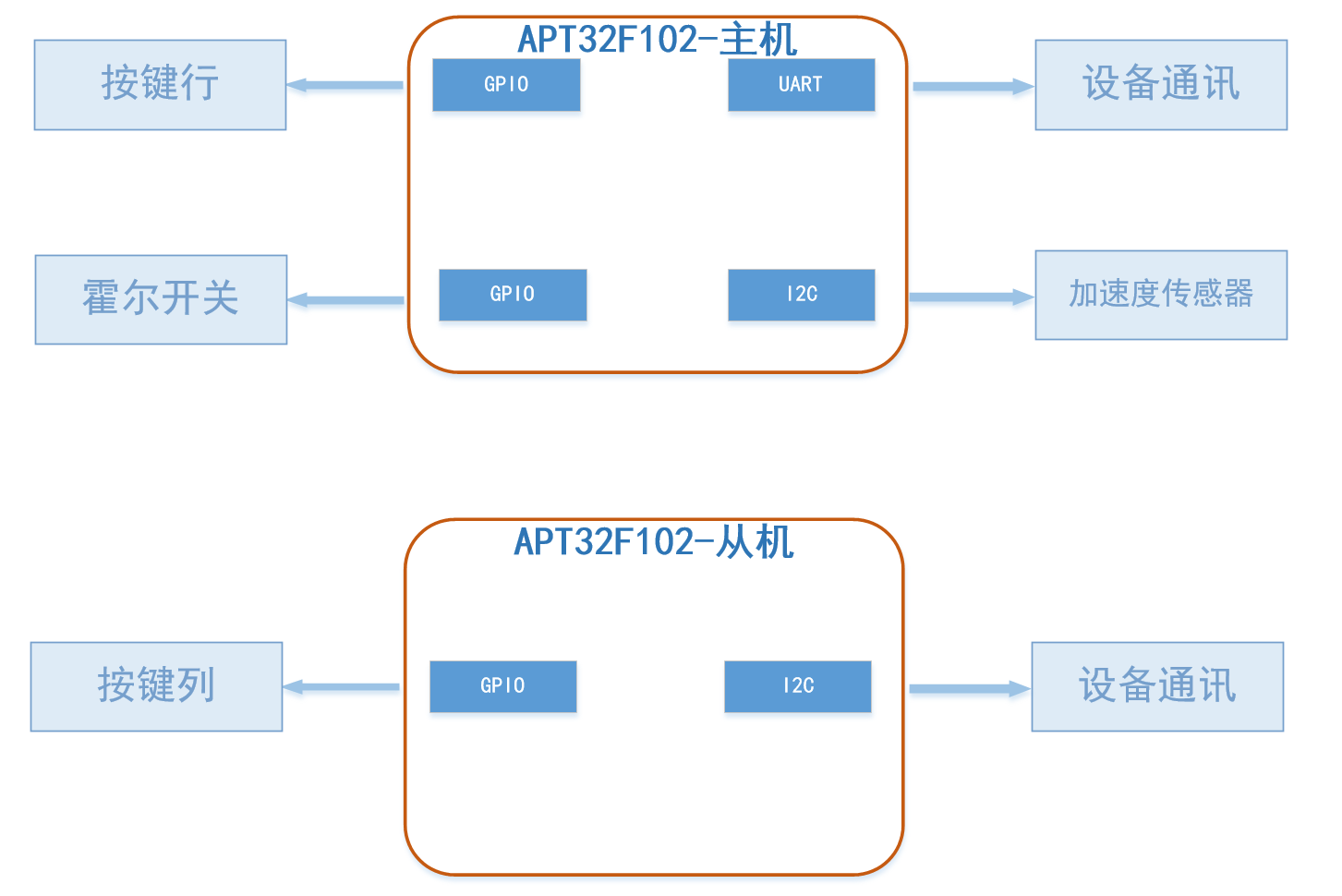

方案框圖

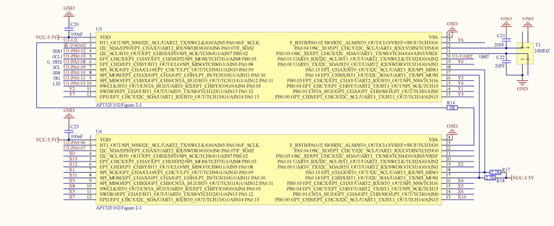

電路圖


MCU使用資源

  • BT定時器:基礎定時,用作系統的基礎時鐘
  • GPIO:從機用14個IO口用于按鍵列檢測;主機用8個IO口用于按鍵行檢測;主機 1個IO口用于檢測霍爾
  • UART:用于發送鍵盤信息給接入設備
  • I2C:用于傳感器通信
  • IFC:用于存儲數據

方案特點

  • 控制板電路簡單,外部元器件少,芯片內置上拉,集成外部電阻,降低成本。 超低功耗,支持所有按鍵喚醒
  • 內置通訊加密算法,增加抗干擾性;芯片內置硬件CRC校驗?zāi)K,使得運算速度更快
  • 內置高速通訊連接方式,按鍵響應快延時低;內置高速UART模塊,速度高達460800 bit/s
  • 外置晶振,通訊更加穩定精準;內置外部振蕩接口,便于連接外部晶振,使芯片內部時鐘更精準,大大提高通訊準確率
